ТУ 4215-050-10474265-06
Код по ОКП 42 1522
рН-метр типа рН-4131 предназначен для измерения активности ионов водорода (рН) или окислительно-востановительного потенциала (ОВП) и температуры (Т) водных сред в комплекте с комбинированным электродом.
Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений pH и температуры или ЭДС и температуры, их пропорциональное преобразование в аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование измеренных параметров.
Корпус прибора выполнен из полистирола и предназначен для навесного монтажа.
Для анализа особо чистой воды прибор комплектуется гидропанелью ГП-4131, которая предназначена для предварительной подготовки контролируемого раствора: фильтрации и стабилизации расхода через измерительную ячейку, а также для настройки рН-метра по буферным растворам.
Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
| Наименование параметра | Значение параметра |
| Диапазон измерения рН | 0…14 |
| Диапазон измерения ОВП | (-750…+750) мВ |
| Диапазон измерения температуры анализируемой среды | (0…100) °С |
| Тип НСХ термопреобразователя сопротивления (датчика температуры) | Pt100 или Pt1000 |
| Тип индикатора | жидкокристаллический графический |
| Предел допускаемого значения основной абсолютной погрешности | |
| — при измерении рН в комплекте с ЭС | ± 0,05 рН |
| — при измерении ОВП | ± 2 мВ |
| — при измерении температуры | ± 0,5 ºС |
| Длина кабеля до комбинированного электрода | не более 4 м |
| Параметры выходных сигналов | |
| — два аналоговых, программируемых | (0…5), (0…20) или (4…20) мА |
| — один цифровой | RS-485, протокол обмена ModBus RTU |
| — два дискретных | переключающий «сухой контакт», 240 В, 3 А |
| Область задания уставок по рН и температуре | во всём диапазоне измерения |
| Режимы термокомпенсации в диапазоне температур (0…100) ºС | |
| — автоматический (АТК) и ручной (РТК) с учетом температурной зависимости эдс электродной системы | |
| — автоматический и ручной с учетом температурной зависимости рН особо чистой воды | |
| Интервал записи в архив | программируемый от 1 с до 5 мин |
| Время архивирования | от 4,4 ч до 55 сут |
| Напряжение питания | ~ 220 В, 50 Гц |
| Потребляемая мощность | не более 15 ВА |
| Степень защиты от пыли и воды | IР65 по ГОСТ 14254 |
| Материал корпуса | полистирол |
| Климатическое исполнение | УХЛ 4.2*, но при температуре (5…50) ºС |
| Устойчивость к механическим воздействиям | N2 по ГОСТ 12997 |
| Масса | не более 1,6 кг |
Габаритные размеры
 |

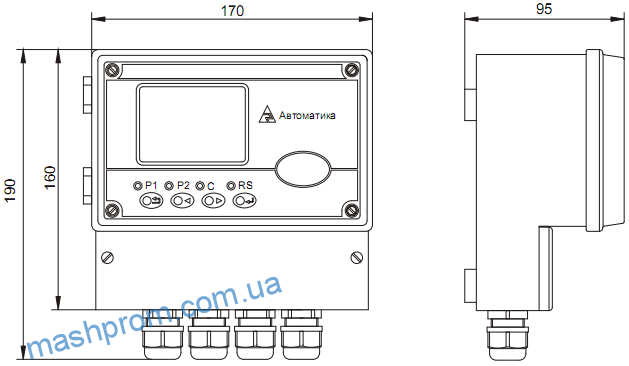

Измерительный прибор pH-4131 |
 |

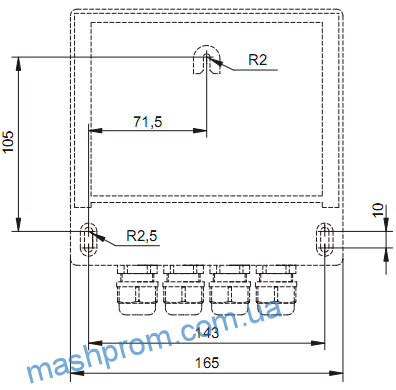

Установочные размеры для монтажа измерительного прибора pH-4131 |
Схема подключения

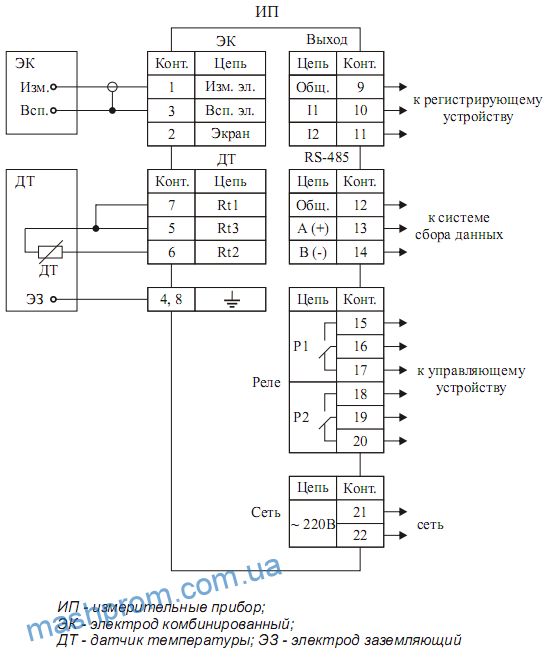

Подключение комбинированного электрода и датчика температуры к измерительному прибору
