Основные параметры пробосократителя ПСВ-50
| Наименование параметра, единица измерения | Норма |
| 1. Диаметр патрубка приема первичной пробы, мм | 50 |
| 2. Производительность потока, м³/ч, не более | 1 |
| 3. Мощность, потребляемая пробо- сократителем от сети, кВт, не более | 1 |
| 4. Тип привода | Двигатель трехфазный, асинхронный, |
| 5. Ширина щели ножа, мм, (мин/макс) | 4/10 |
| 6. Длина щели ножа, мм, не менее | 60 |
| 7. Скорость перемещения ножа, м/с, не более | 0,6 |
| 8. Диаметр выходного патрубка (штуцера) сокращенной пробы, мм | 25 |
| 9. Диаметр патрубка возврата первичной пробы, мм | 50 |
| 10. Габаритные размеры, мм, не более — диаметр — высота | 400 750 |
| 11. Масса пробосократителя, кг, не более | 80 |
| 12. Присоединительные размеры | 500 |
| 13. Тип присоединительного фланца по ГОСТ 12820-80 | 1-50-1,0 |
Пробоотборники серии СПОО предназначены для отбора проб из трубопровода с
турбулентной и ламинарной характеристиками потока по всей высоте потока с
нормальным и повышенным давлением.
Конструкция пробоотборника не препятствует прохождению материальных потоков
в зоне его установки.
Основные параметры пробоотборников серии СПОО
| Наименование параметра, единица измерения | Норма | |||||
| СПОО 150 | СПОО 200 | СПОО 300 | СПОО 400 | СПОО 500 | СПОО 600 | |
| 1. Диаметр опробуемого трубопровода, мм, не более | 175 | 250 | 350 | 450 | 550 | 650 |
| 2. Производительность потока, м³/ч, не более | 80 | 180 | 300 | 550 | 700 | 900 |
| 3. Мощность, потребляемая пробоотборником от сети, кВт, не более | 1 | 1 | 1 | 2 | 2 | 2 |
| 4. Тип привода | Двигатель трехфазный, асинхронный, | |||||
| 5. Ширина щели ножа, мм, (мин/макс) | 4/10 | 4/11 | 4/12 | 4/12,5 | 4/12,5 | 4/12,5 |
| 6. Длина щели ножа, мм, не менее | 170 | 275 | 375 | 475 | 580 | 675 |
| 7. Скорость перемещения ножа, м/с, не более | 0,6 | |||||
| 8. Диаметр выходного патрубка, мм | 50 | |||||
| 9. Габаритные размеры, мм, не более — длина — ширина — высота |
860 650 1195 |
910 810 1195 | ||||
| 10. Масса пробоотборника, кг, не более | 100 | 120 | 150 | 200 | 250 | 300 |
| 11. Присоединительные размеры | 1195 | 1195 | ||||
| 12. Тип присоединительного фланца по ГОСТ 12870-80 | 1-150-10 | 1-200-10 | 1-300-10 | 1-400-10 | 1-500-10 | 1-600-10 |
Пробоотборники серии ТПОО устанавливаются на трубопроводах пульповых
продуктов и растворов диаметром:
— для ТПОО – 150 ПТО3. 150Т. 00.00 не более 175 мм
— для ТПОО – 200 ПТО3. 200Т. 00.00 не более 250 мм
— для ТПОО – 300 ПТО3. 300Т. 00.00 не более 350 мм
— для ТПОО – 400 ПТО3. 400Т. 00.00 не более 450 мм
— для ТПОО – 500 ПТО3. 500Т. 00.00 не более 550 мм
— для ТПОО – 600 ПТО3. 600Т. 00.00 не более 650 мм.
Пробоотборники серии ТПОО могут работать как самостоятельное изделие,
при наличии отсечного клапана, как составляющая часть автоматизированных
систем управления технологическими процессами, или в комплекте с
пробосократителем ПСВ – 50 и шкафом управления пробоотборника.

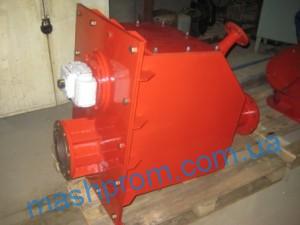

СПОО-150

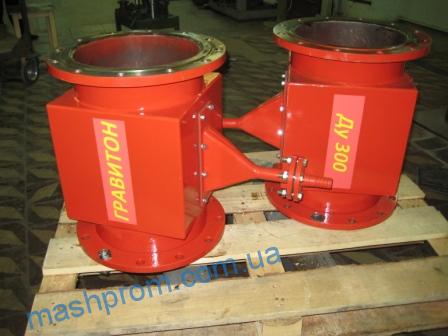

ТПОО — 300
