Прибор световой сигнализации ПСС-07

Прибор световой сигнализации ПСС-07

Назначение

Панель световой сигнализации ПСС-07 является специализированным программируемым световым табло. Предназначена для приема сигналов от двухпозиционных датчиков состояния технологических параметров оборудования, сигналов по интерфейсу RS-485 и для обеспечения местной и внешней аварийной световой и звуковой сигнализации в общепромышленных условиях.

Функции

  • Световая предупредительная сигнализация на 32 или 16 ячейках.
  • Организация местной звуковой предупредительной сигнализации.
  • Выдача сигналов на включение внешней световой и звуковой сигнализации.
  • Прием сигналов двухпозиционных датчиков типа «сухой контакт» или сигналов индуктивных датчиков, соответствующих стандарту EN 50227 (NAMUR).
  • Прием сигналов включения световой сигнализации по интерфейсу RS-485 по протоколу Modbus.
  • Программирование выполняемых функций с персонального компьютера по интерфейсу RS-485.

Прибор световой сигнализации ПСС-07

Технические характеристики

  • Количество входных дискретных сигналов:
    • ПСС-07 – 32;
    • ПСС-07-02 – 16.
  • Количество выходных дискретных сигналов (только для ПСС-07 и ПСС-07-02):
    • реле – 4;
    • внешний звук/свет – 4.
  • Электрическое питание:
    • ПСС-07, ПСС-07-02 – от сети переменного или постоянного тока напряжением 220 В с допускаемым отклонением от -15 до +10% и частотой 50 Гц с допускаемым отклонением ±2%.
    • ПСС-07-01, ПСС-07-03 – от сети постоянного тока напряжением (24±2) В. Нестабильность напряжения питания – не более ±2% от значения напряжения питания. Пульсация напряжения питания – не более 0,5% от значения напряжения питания. Питание от сети переменного тока напряжением 220 В частотой 50 Гц может осуществляться при помощи стабилизированных модулей питания МП BUSЦКЛГ.430601.000 ТУ.
  • Потребляемая мощность – не более 45 ВA или 45 Вт в зависимости от исполнения.
  • Количество ячеек сигнализации:
    • ПСС-07, ПСС-07-01 – 32;
    • ПСС-07-02, ПСС-07-03 – 16.
  • Размер ячеек сигнализации:
    • ПСС-07, ПСС-07-01 – 50×38 мм;
    • ПСС-07-02, ПСС-07-03 – 100×38 мм.
  • Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 20 по ГОСТ 14254-96.
  • Габаритные размеры:
    • ПСС-07, ПСС-07-02 – не более 435×203×90 мм;
    • ПСС-07-01, ПСС-07-03 – не более 435×203×35 мм.
  • Масса – не более 5 кг.

Условия эксплуатации

  • Температура окружающего воздуха – от +5 до +50 °С.
  • Относительная влажность воздуха – 80% при температуре +35 °С и более низких температурах без конденсации влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,15 мм.
  • Атмосферное давление – от 630 до 800 мм рт. ст.

Входные сигналы

  1. Сигналы датчика типа «сухой контакт» с импедансом от 0 до 2,5 кОм в замкнутом состоянии и импедансом от 10 кОм до бесконечности в разомкнутом состоянии.
  2. Сигналы индуктивных датчиков, соответствующих стандарту EN 50227 (NAMUR). При Uо = 8,2 В, Rо = 1 кОм:
    1. ток в цепи датчика выше 6,0 мА – короткое замыкание;
    2. ток в цепи датчика от 1,7 до 6,0 мА – отпускание (OFF);
    3. ток в цепи датчика от 0,25 до 1,55 мА – срабатывание (ON);
    4. ток в цепи датчика менее 0,25 мА – обрыв.
  3. Сигналы интерфейса RS-485 на входе RS-485 модуля МЦП. Протокол обмена Modbus, режим RTU.

Входные сигналы принимаются модулем МВСН-7. Модуль может быть программно сконфигурирован для приема сигналов от датчика типа «сухой контакт» или датчиков, соответствующих стандарту EN 50227 (NAMUR).

Каждый вход может быть запрограммирован на активный сигнал в виде замыкания контакта датчика (прямой вход) или размыкания контакта датчика (инверсный вход).

При работе с датчиками стандарта EN 50227 (NAMUR) модуль обеспечивает диагностирование обрыва и короткого замыкания цепи датчика.

Выходные сигналы

  1. 4 релейных выходных канала в виде переключающего «сухого контакта» для управления исполнительными механизмами (отсечные клапаны, электромагнитные пускатели электродвигателей и др.). Максимальное коммутируемое напряжение переменного тока – 220 В, максимальный коммутируемый ток – 2,0 А.
  2. 4 оптронных ключа с переключением при прохождении фазы переменного тока через «0» для управления внешней звуковой и световой сигнализацией. Максимальное коммутируемое напряжение переменного тока – 220 В, максимальный коммутируемый ток – 2,0 А.

Сигнализация

  • Световая сигнализация срабатывания датчиков контролируемых параметров на световом табло красного свечения, состоящем из 12 или 32 ячеек в зависимости от исполнения:
    • в режиме предупредительной сигнализации – прерывистым светом с частотой 1 Гц;
    • в режиме аварийной сигнализации – прерывистым светом с частотой 2 Гц;
    • в режиме индикации – непрерывным свечением, с отсутствием квитирования, гашение ячейки светового табло происходит при переходе датчика в состояние «НОРМА».
  • Местная звуковая предупредительная и аварийная сигнализация срабатывания датчиков контролируемых параметров осуществляется прерывистым звуком. Частота сигнализации – 3000 Гц, частота прерывания звука предупредительной сигнализации – 1 Гц, частота прерывания звука аварийной сигнализации – 2 Гц.
  • Каждый выход может быть запрограммирован в одном из вариантов:
    • выход внешней световой сигнализации;
    • выход внешней звуковой сигнализации.
  • Вывод сигналов внешней сигнализации возможен на любой из 8 выходов в любом сочетании.

Исполнения

Панель световой сигнализации ПСС-07 выполнена в соответствии с ЦКЛГ.421451.002 ТУ и выпускается в исполнениях, представленных в таблице 1.

Таблица 1. Исполнения панели световой сигнализации ПСС-07
Обозначение исполнения прибораШифр исполнения прибораКоли­чество ячеек сигна­лизацииРазмер ячеек сигна­лизации, ммКоли­чество модулей ввода МВСН-7Коли­чество дискрет­ных входовКоли­чество модулей вывода МР-54Количество дискретных выходовПротокол обменаНапря­жение питания
релеопто-симистор
ЦКЛГ.421451.002-00ПСС-073250×38232144Modbus slave~/=220 В
ЦКЛГ.421451.002-01ПСС-07-013250×38Modbus master/slave=24 В
ЦКЛГ.421451.002-02ПСС-07-0216100×38116144Modbus slave~/=220 В
ЦКЛГ.421451.002-03ПСС-07-0316100×38Modbus master/slave=24 В

Пример записи обозначения ПСС-07 на 16 дискретных входов, 8 дискретных выходов, с напряжением питания 220 В при заказе:

Прибор световой сигнализации ПСС-07-02 ЦКЛГ.421451.002-02
ЦКЛГ.421451.002 ТУ

Монтаж

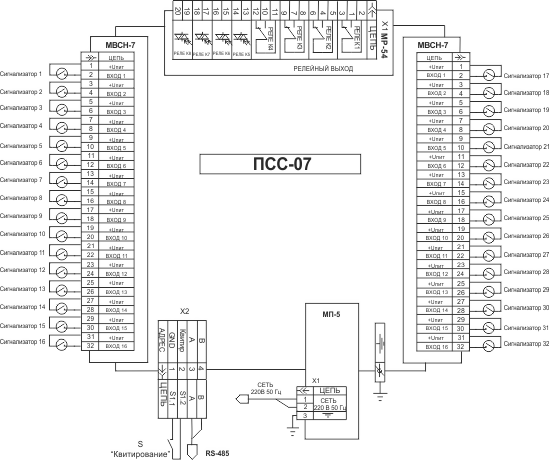

Схема электрических подключений ПСС-7 приведена на рисунке 1.

Прибор световой сигнализации ПСС-07

Рис. 1. Схема электрических подключений ПСС-7.

Конструктивно устройство состоит из одного блока для щитового и настенного монтажа. Габаритные размеры показаны на рис. 2, монтажный вырез в щите представлен на рис. 3.

Прибор световой сигнализации ПСС-07

Рис.2. Габаритные размеры ПCC-07.

Прибор световой сигнализации ПСС-07

Рис.3. Монтажный вырез в щите для ПCC-07.
