Предназначены для включения и выключения тормозных пневматических приборов.
Применяется на пассажирских и грузовых вагонах, локомотивах, вагонах электропоездов и других
транспортных средствах
- кран шарового типа
- увеличенный диапазон рабочих температур
- увеличенный ресурс наработки на отказ
- взаимозаменяемость с ранее выпускаемыми моделями
- увеличенный гарантийный срок службы
| Параметры | Условный номер | ||||||
|---|---|---|---|---|---|---|---|
| 4300В | 4301 | 4302 | 4302A | 4309 | 4309A | ||
| Макс. раб. давление, МПа (кгс/см2). | 1,0 (10) | ||||||
| Диаметр условного прохода, мм | 20 | 15 | 25 | ||||
| Диаметр атмосферного отверстия, мм | 3 | — | 3 | — | 3 | ||
| Присоединительная резьба | G ¾ — B | G½ — B | G1 — B | ||||
| Интервал рабочих температур, °С | ±60 | ||||||
| Допустимое кратковременное (не более 4 часов) воздействие т-ры, °С | +120 | +80 | |||||
| Габаритные размеры, мм | 164х48х82 | 159x48x82 | 229x58x133 | ||||
| Масса не более, кг | 1,2 | 1,1 | 2,3 | ||||
| Гарантийный срок хранения/эксплуатации, лет | 4/3 | ||||||
| Взаимозаменяемость с кранами | 372 | 379A | 383A | — | |||
 |  |

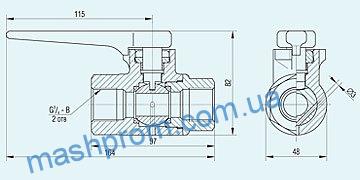

Сборочный чертёж разобщительного крана 4300В |
 |  |

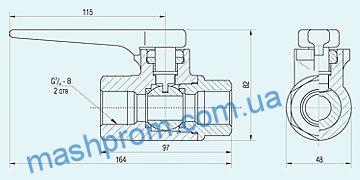

Сборочный чертёж разобщительного крана 4301 |
 |  |

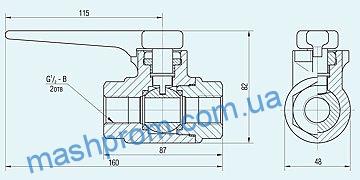

Сборочный чертёж разобщительного крана 4302 |
 |  |

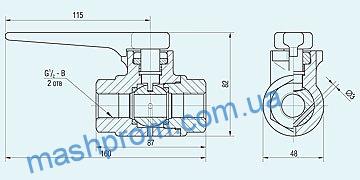

Сборочный чертёж разобщительного крана 4302А |
 |  |

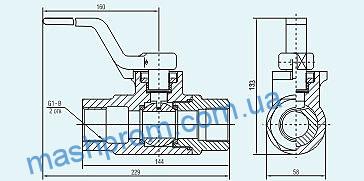

Сборочный чертёж разобщительного крана 4309 |
 |  |

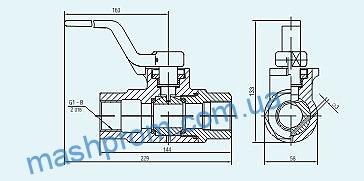

Сборочный чертёж разобщительного крана 4309А |
