Назначение

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН применяется для поддержания температуры в системах охлаждения за счет изменения скорости вращения вентилятора

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН выпускается в щитовом корпусе типа Щ2, степень защиты со стороны лицевой панели IP54.

Функциональные возможности

• ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ОБЪЕКТА с помощью Positive Temperature Coefficient () датчика
• ПЛАВНОЕ УПРАВЛЕНИЕ ОДНОФАЗНЫМ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА мощностью до 500 Вт
• ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОБЪЕКТА
• ИНДИКАЦИЯ ОТНОСИТЕЛЬНОЙ СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА в % от максимально возможной
• АВАРИЙНОЕ СООБЩЕНИЕ на индикаторе при обрыве датчика
• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
• СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
• ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений

Регулирование температуры с помощью ЭРВЕН

Температура измеряется с помощью Positive Temperature Coefficient (PTC) датчика, в данном случае полупроводникового термистора типа KTY 81-110.

П-регулятор поддерживает заданное значение температуры (уставку SP), изменяя скорость вращения вентилятора V_вращ. Чем выше температура, тем быстрее вращается вентилятор (см. график). При уменьшении температуры до значения уставки или ниже, скорость вращения остается на минимальном уровне V_min, заданном при программировании прибора. Крутизна характеристики определяется величиной зоны пропорциональности регулятора (дифференциалом) и также задается при программировании.

При обрыве датчиков ЭРВЕН диагностирует аварийную ситуацию и выдает сообщение на индикатор

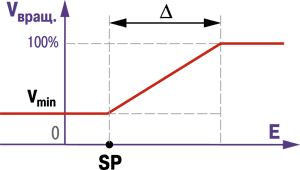

График зависимости скорости вращения вентилятора от температуры

Технические характеристики

Условия эксплуатации
