Редукторы специальные крановые серии РК предназначены для использования в подъемно-транспортном оборудовании, а так же в качестве привода общего назначения.

Условные обозначения

Серия (тип): 1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.

Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.

Характеристика зацепления:  Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.

Исполнение: Ф – в случае фланцевого исполнения.

Передаточное число: по техническим характеристикам для каждого редуктора

Вариант сборки: по ГОСТ 20373

Сборки с концами валов под муфты или или в виде части зубчатой муфты

Сборки с концами тихоходного вала под приборы управлений

Сборки с симметричным полым валом

Сборки с несимметричным полым валом

Исполнение входного вала. Квх – конический входной вал, Цвх – цилиндрический входной вал.

Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).

Климатическое исполнение и категория размещения по ГОСТ 15150-69.

ПРИМЕР:

Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ

1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)

160 – межосевое расстояние тихоходной ступени.

2 – передаточное число

23 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

У3 – климатическое исполнение

Редуктор РМ-500-31,5-12-Квх-Цвых-У1

РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)

500 – суммарное межосевое расстояние всех ступеней

31,5 – передаточное число

12 – вариант сборки

Квх – конический входной вал

Цвых – цилиндрический выходной вал

У3 – климатическое исполнение

Редуктор Ц2У-315Н-40-11-Квх-М-У2

Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)

315 – межосевое расстояние тихоходной ступени

Н – в редукторе используется зубчатое зацепление с профилем Новикова

40 – передаточное число

11 – вариант сборки

Квх – конический входной вал

М – выходной вал в виде зубчатой полумуфты

У2 – климатическое исполнение

Редуктор В-200(Ф)-10-13-К_вх-К_вых-УЗ

Редуктор Ц3ВК(ф)-200-10-13-К_вх-К_вых-УЗ

В – тип редуктора (цилиндрический трехступенчатый вертикальный)

Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)

200 – межосевое расстояние тихоходной ступени

(Ф) – исполнение с присоединительным фланцем на быстроходном валу

10 – передаточное число

13 – вариант сборки

К_вх – конический входной вал

К_вых – конический выходной вал

УЗ – климатическое исполнение

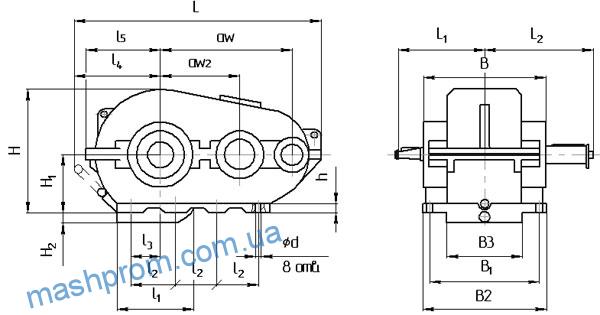

Редуктор РК-500/РК-600/РК-400 обладает габаритными и присоединительными размеры

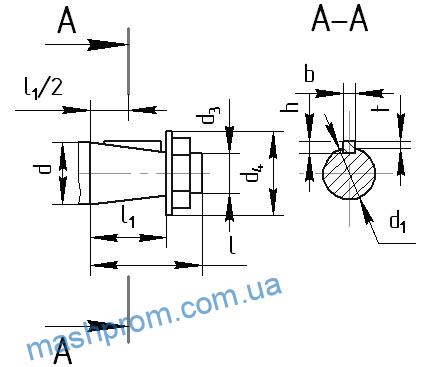

Размеры концов быстроходных валов редукторов РК

Редуктор d1 d2 d3 d4 l1 l2 b h t РК-450 60 54,75 M42 x 3 94 140 105 16 10 6 РК-500 90 83,50 M64 x 4 130 170 130 22 14 9 РК-600 90 83,50 M64 x 4 130 170 130 22 14 9

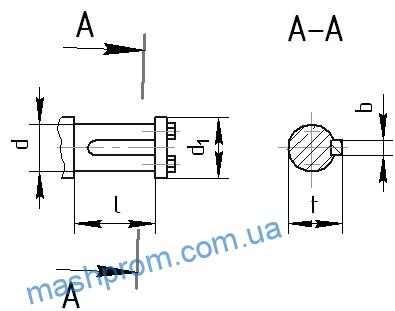

Размеры тихоходных валов редукторов РК-500 (РК-400, РК-600) – под муфты

Редуктор d d1 d0 b l t редуктор РК — 450 110 +0.035 -0.013 130 M16 28 165 120 редуктор РК — 500 130 m 6 150 M20 32 200 141 редуктор РК — 600 150 m 6 170 M20 36 200 162

Размеры тихоходных валов редукторов (рк-500/рк-600/рк-400) – в виде зубчатой муфты

Редуктор Зацепление L, не менее l K B d (пред. откл. по F7) d1 (пред. откл. по e8) m z b РК-450 6 56 40 75 16 32 68 170 260 РК-500 8 54 50 73 22 40 78 190 260 РК-600 10 48 60 70 16 50 85 200 280 8 54 50 22 40 78 190 260

Технические характеристики

где:

F_ВХ — на входной вал, кН

F_ВЫХ — на выходной вал, кН

F_ЗВЫХ — на выходной вал в виде зубчатой муфты, кН

Примечания:

• при длительной работе с постоянной нагрузкой, величина нагрузки должна быть уменьшена на 50%, по сравнению с режимом ПВ=40%;
• допускаемая радиальная консольная нагрузка, на двухсторонние валы уменьшается в 2 раза.
• возможно изготовление любых концов валов и сборок, под индивидуальный заказ.
