Редукторы цилиндрические трехступенчатые горизонтальные типоразмеров 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 предназначены для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.
Редукторы рассчитаны для работы в следующих условиях:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- частота вращения входного вала не превышает 1800 об/мин;
- климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3 и О4 по ГОСТ 15150-69;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3.
Условные обозначения
| 1Ц2У | 200 | 40 | 12 | Квх | Квых | У2 | ||
| Серия (тип) | Габарит | Харак- теристика зацеп- ления | Испол- нение | Переда- точное число | Вари- ант сборки | Испол- нение входного вала | Испол- нение выходного вала | Клима- тическое исполнение |
Серия (тип): 1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.
Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.
Характеристика зацепления: Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.
Исполнение: Ф – в случае фланцевого исполнения.
Передаточное число: по техническим характеристикам для каждого редуктора
Вариант сборки: по ГОСТ 20373
| Сборки с концами валов под муфты или или в виде части зубчатой муфты | ||
 |  |  |
| Сборки с концами тихоходного вала под приборы управлений | ||
 |  |  |
| Сборки с симметричным полым валом | ||
 |  |  |
| Сборки с несимметричным полым валом | ||
 |  |  |
Исполнение входного вала. Квх – конический входной вал, Цвх – цилиндрический входной вал.
Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
ПРИМЕР:
Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ
1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)
160 – межосевое расстояние тихоходной ступени.
2 – передаточное число
23 – вариант сборки
Квх – конический входной вал
Квых – конический выходной вал
У3 – климатическое исполнение
Редуктор РМ-500-31,5-12-Квх-Цвых-У1
РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)
500 – суммарное межосевое расстояние всех ступеней
31,5 – передаточное число
12 – вариант сборки
Квх – конический входной вал
Цвых – цилиндрический выходной вал
У3 – климатическое исполнение
Редуктор Ц2У-315Н-40-11-Квх-М-У2
Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)
315 – межосевое расстояние тихоходной ступени
Н – в редукторе используется зубчатое зацепление с профилем Новикова
40 – передаточное число
11 – вариант сборки
Квх – конический входной вал
М – выходной вал в виде зубчатой полумуфты
У2 – климатическое исполнение
Редуктор В-200(Ф)-10-13-Квх-Квых-УЗ
Редуктор Ц3ВК(ф)-200-10-13-Квх-Квых-УЗ
В – тип редуктора (цилиндрический трехступенчатый вертикальный)
Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)
200 – межосевое расстояние тихоходной ступени
(Ф) – исполнение с присоединительным фланцем на быстроходном валу
10 – передаточное число
13 – вариант сборки
Квх – конический входной вал
Квых – конический выходной вал
УЗ – климатическое исполнение

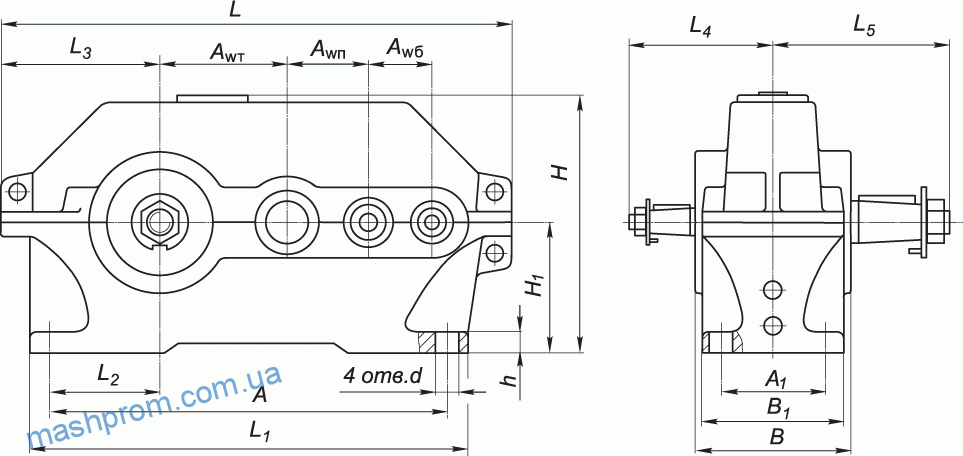

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРОВ 1Ц3У
Редуктор | Aw т | Aw п | Aw б | A | A 1 | B | B 1 | H | H 1 | h | L | L 1 | L 2 | L 3 | L 4 | L 5 | d |
1Ц3У-160 | 160 | 100 | 80 | 475 | 140 | 206 | 195 | 345 | 170 | 32 | 630 | 530 | 135 | 195 | 160 | 224 | 24 |
1Ц3У-200 | 200 | 125 | 100 | 580 | 165 | 243 | 230 | 425 | 212 | 36 | 775 | 650 | 165 | 236 | 190 | 280 | 24 |
1Ц3У-250 | 250 | 160 | 125 | 750 | 218 | 290 | 280 | 530 | 265 | 36 | 950 | 825 | 212 | 290 | 236 | 335 | 28 |

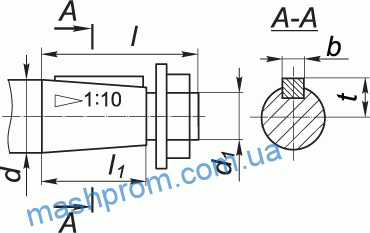

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ 1Ц3У
Редуктор | быстроходный вал | тихоходный вал | ||||||||||
d | d 1 | l | l 1 | b | t | d | d 1 | l | l 1 | b | t | |
1Ц3У-160 | 20 | М12х1,25 | 50 | 36 | 4 | 10,6 | 55 | М36х3,0 | 110 | 82 | 14 | 28,95 |
1Ц3У-200 | 25 | М16х1,5 | 60 | 42 | 5 | 13,45 | 70 | М48х3,0 | 140 | 105 | 18 | 36,38 |
1Ц3У-250 | 30 | М20х1,5 | 80 | 58 | 5 | 15,55 | 90 | М64х4,0 | 170 | 130 | 22 | 46,75 |

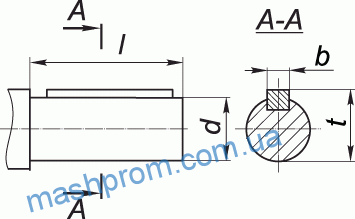

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ РЕДУКТОРОВ 1Ц3У
Редуктор | быстроходный вал | тихоходный вал | ||||||
d | l | b | t | d | l | b | t | |
1Ц3У-160 | 18k6 | 36 | 6 | 20,5 | 50m6 | 105 | 14 | 53,5 |
1Ц3У-200 | 22k6 | 42 | 6 | 24,5 | 65m6 | 105 | 18 | 69 |
1Ц3У-250 | 25k6 | 58 | 8 | 28 | 85m6 | 170 | 22 | 90 |

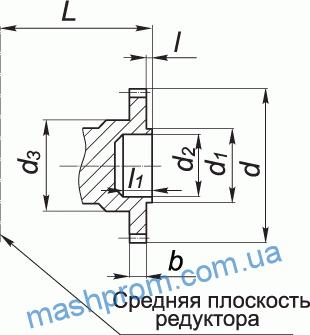

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТИХОХОДНОГО ВАЛА В ВИДЕ ЗУБЧАТОЙ ПОЛУМУФТЫ
Редуктор | b | d | d 1 | d 2 | d 3 | L | l | l 1 | Зацепление | |
m | z | |||||||||
1Ц3У-160 | 20 | 168 | 90 | 72F8 | 95 | 170 | 9 | 38 | 4 | 40 |
1Ц3У-200 | 25 | 210 | 100 | 80F8 | 105 | 197 | 10 | 50 | 5 | 40 |
1Ц3У-250 | 30 | 232 | 150 | 120F8 | 170 | 236 | 10 | 50 | 4 | 56 |
| Тип | 1Ц3У-160 | 1Ц3У-200 | 1Ц3У-250 |
| Межосевое расстояние выходной ступени, мм | 160 | 200 | 250 |
| Вариант сборки по ГОСТ 20373–80 | 11;12;13;16;21;22;23;26;31;32;33;36 | ||
| Номинальное передаточное число, i | 31,5;40;45;50;56;63;80; 100;125;160;200 | 16;20;25;31,5;40; 45;50;56;63;80; 100;125;160;200 | |
| Номинальный крутящий момент на выходном валу, Нм, при длительной работе (Н) с постоянной нагрузкой (ПВ=100%) | 1250 | 2500 | 5000 |
| Номинальный крутящий момент на выходном валу, Нм, при работе в повторно-кратковременных режимах: — тяжелом (ПВ=40%) — среднем (ПВ=25%) — легком (ПВ=15%) | 1600 2000 2500 | 3150 4000 5000 | 6300 8000 10000 |
| Допускаемая радиальная консольная нагрузка приложенная к середине посадочной части входного вала (при ПВ%), Н: — ПВ=100% — ПВ=40% — ПВ=25% — ПВ=15% | 630 710 800 900 | 1250 1400 1600 1800 | 2240 2500 2800 3150 |
| Допускаемая радиальная консольная нагрузка приложенная к середине посадочной части выходного вала (при ПВ%), Н: — ПВ=100% — ПВ=40% — ПВ=25% — ПВ=15% | 9000 10000 11200 12500 | 12500 14000 16000 18000 | 18000 20000 22400 25000 |
| КПД, % | 96 | ||
| Масса, кг, не более: — в чугунном корпусе — в алюминиевом корпусе | 110 64 | 190 — | 335 — |
Примечания:
- при реверсивном режиме работы, и в случае применения редукторов в механизмах повышенной ответственности, крутящий момент на выходном валу должен быть понижен на 30%.
- значения допускаемых крутящих моментов и радиальных консольных нагрузок для редуктора 1Ц3У-250 с цилиндрическим концом выходного вала должны быть снижены на 20%, а с передаточными числами 16, 20, 25, и для редуктора 1Ц3У-200 с цилиндрическим концом выходного вала, на — 30%.
- допускаемая радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу для сборок 31, 32, 33, 36, 37, 38 должна быть уменьшена в два раза.
