Назначение

Сигнализатор взрывозащищенный конечных положений СВ-КП предназначен для коммутации электрических цепей при достижении конечных положений подвижными элементами технологического оборудования в автоматизированных системах управления технологическими процессами химической, нефтехимической и других отраслей промышленности.

Сигнализатор взрывозащищённый конечных положений СВ-КП Сигнализатор взрывозащищённый конечных положений СВ-КП

Технические характеристики

  • Максимальная коммутируемая мощность – 4 Вт, 4ВА.
  • Диапазон коммутируемых токов – от 5·10-6 до 0,25 А.
  • Диапазон коммутируемых напряжений – от 5·10-2 до 60 В.
  • Частота коммутируемого сигнала – не более 10 кГц.
  • Срабатывание, обеспечивающее коммутацию внешних электрических цепей (переключение НР/НЗ контакта):
    • СВ-КП, СВ-КП-02 – при приближении объекта на расстояние не менее чем 1,5 мм относительно торца сигнализатора;
    • СВ-КП-01, СВ-КП-03 – при перемещении кнопки на расстояние от 0,5 до 2 мм от исходного положения.
  • Возврат в исходное состояние:
    • СВ-КП, СВ-КП-02 – при удалении объекта от рабочей поверхности сигнализатора на расстояние не более 2 мм от точки срабатывания;
    • СВ-КП-01, СВ-КП-03 – зона возврата не более 1 мм относительно фактического уровня срабатывания.
  • Степень защиты внутренних элементов, обеспечиваемая оболочкой, – IP 65 по ГОСТ 14254-96 (МЭК 529-89).
  • Масса – не более 0,3 кг.

Условия эксплуатации

  • Температура окружающего воздуха – от -50 до +70 °С.
  • Относительная влажность воздуха – 95% при температуре +35 °С и более низких температурах без конденсации влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.

Взрывозащита

Сигнализатор СВ-КП соответствует техническому регламенту «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) и предназначен для эксплуатации в составе систем противоаварийной защиты.

  • Уровень взрывозащиты – «особовзрывобезопасный».
  • Вид взрывозащиты – «искробезопасная электрическая цепь» по ГОСТ Р 51330.10-99.
  • Маркировка взрывозащиты – 0ExiaIICT5 Х по ГОСТ Р 51330.0-99.
  • Сертификат соответствия НФ МОС «Сертиум» № TC RU C-RU.ME92.B.00007 включен в Национальную часть единого реестра выданных сертификатов соответствия, оформленных по единой форме.

Сигнализаторы взрывозащищенные избыточного давления СВ-КП должны подключаться к искробезопасным источникам питания, допущенным к применению в установленном порядке, при максимальной температуре окружающей (контролируемой) среды. Искробезопасность источника питания должна быть подтверждена совместно с линией связи, используемой для питания сигнализаторов СВ-КП. Область применения датчика-сигнализатора СВ-КП определяется уровнем взрывозащиты и подгруппой электрооборудования их искробезопасных источников питания.

Особенности конструкции

Сигнализатор СВ-КП является бесконтактным, то есть коммутация электрических цепей происходит без контакта сигнализатора с контролируемыми подвижными элементами технологического оборудования. В качестве коммутирующего элемента в сигнализаторе СВ-КП используется магнитоуправляемый герметизированный контакт (геркон), который срабатывает при внесении в зону действия сигнализатора объекта из магнитопроводящего материала.

Исполнения

Сигнализаторы взрывозащищенные конечных положений СВ-КП выполнены в соответствии с ЦКЛГ.421268.001 ТУ и выпускаются в исполнениях, приведенных в таблице 1.

Таблица 1. Исполнения сигнализаторов конечных положений СВ-КП
Обозначение исполнения сигнализатораШифр исполнения сигнализатораВид коммутации
ЦКЛГ.421268.001-011СВ-КПКоммутация без контакта с контролируемым объектом, разъемное соединение с линией связи
ЦКЛГ.421268.001-012СВ-КП-01Коммутация при нажатии кнопки, разъемное соединение с линией связи
ЦКЛГ.421268.001-018СВ-КП-02Коммутация без контакта с контролируемым объектом, с встроенным кабелем (длина кабеля определяется в заказе)
ЦКЛГ.421268.001-019СВ-КП-03Коммутация при нажатии кнопки, с встроенным кабелем (длина кабеля определяется в заказе)

Корпус выполнен в виде трубы из коррозионностойкой стали с резьбой G1/2″, в торце которой расположена рабочая поверхность сигнализатора. В конструкции сигнализатора СВ-КП для коммутации применен переключающий контакт.

Пример записи обозначения СВ-КП с возможностью коммутации при нажатии кнопки при заказе:

Сигнализатор взрывозащищённый конечных положений СВ-КП-01 ЦКЛГ.421268.001-012 ЦКЛГ.421268.001 ТУ

Монтаж

Схема электрическая принципиальная СВ-КП представлена на рисунке 1. Габаритные и установочные размеры сигнализатора СВ-КП представлены на рисунке 2.

Сигнализатор взрывозащищённый конечных положений СВ-КП

Рис. 1. Схема электрическая принципиальная СВ-КП.

Сигнализатор взрывозащищённый конечных положений СВ-КП

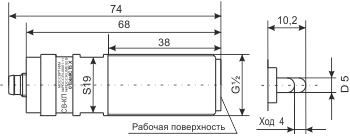

Рис. 2. Габаритные и установочные размеры сигнализатора СВ-КП.

Существует два варианта установки сигнализатора на технологическом оборудовании.

  1. Установка осуществляется завинчиванием сигнализатора непосредственно в отверстие оборудования с резьбой G1/2″ на глубину, обеспечивающую попадание подвижного элемента в его конечном положении в зону срабатывания сигнализатора с фиксацией сигнализатора гайкой.
  2. Сигнализатор крепится на специальном кронштейне при помощи двух гаек, также с учетом положения контролируемого подвижного элемента. Конструкция кронштейна может быть разработана по отдельному заказу потребителя для поставки в комплекте с сигнализатором.

Схема применения конечных положений СВ-КП представлена на рисунке 3.

Сигнализатор взрывозащищённый конечных положений СВ-КП

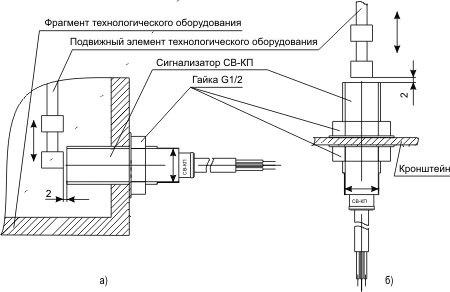

Рис. 3. Схема применения сигнализатора конечных положений СВ-КП.
