НАЗНАЧЕНИЕ
Инвертор СПИН преобразует постоянное напряжение от 40 до 300В, получаемое от тормозных двигателей, в 3-х фазное переменное напряжение с частотой от 8 до 100Гц, и предназначен для питания мотор-вентилятора АДВ3702 охлаждения тормозных резисторов маневрового тепловоза ТЭМ14.
Условия эксплуатации СПИН в части воздействия климатических факторов должны соответствовать исполнению и категории изделия У3 по ГОСТ15150-90 с диапазоном рабочих температур +60°С до -40°С.
Предельное значение температуры для нерабочего состояния -минус 60°С.
Условия эксплуатации СПИН в части воздействия механических факторов внешней среды должны соответствовать группе М25 по ГОСТ17516.1-90.
Состав изделия:
- СПИН НКТМ.435331.001;
- Розетка кабельная РШАГКП-6-1;
- Паспорт НКТМ.435331.001 ПС;
- Руководство по эксплуатации НКТМ.435331.001 РЭ
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Напряжение питания — бортовая сеть, В | 110 (70…140) | |||
| Потребляемая мощность не более, Вт | 40 | |||
| Входное напряжение силового преобразователя, В | от 0 до 300 | |||
| Выходное фазное напряжение, В | от 0 до 220 | |||
| Диапазон изменения частоты выходного напряжения, Гц | от 8 до 100 | |||
| Максимальный входной ток,А | 150 | |||
| Аварийный входной ток,А | 200 | |||
| Масса не более, кг | 15 | |||
| Габаритные размеры, мм | 530x350x223 | |||
| Сопротивление изоляции цепей относительно корпуса при испытательном напряжении 100В в нормальных климатических условиях по ГОСТ921988 не менее, МОм | 20 | |||
| Электрическая прочность изоляции цепей относительно корпуса выдерживает испытательное напряжение 1750В частотой 50Гц по ГОСТ9219-88 в течение, мин | 1 | |||
| Режим работы | продолжительный | |||
| Степень защиты изделия по ГОСТ14.254-80 | IP40 | |||
| Срок службы не менее, лет | 9 | |||

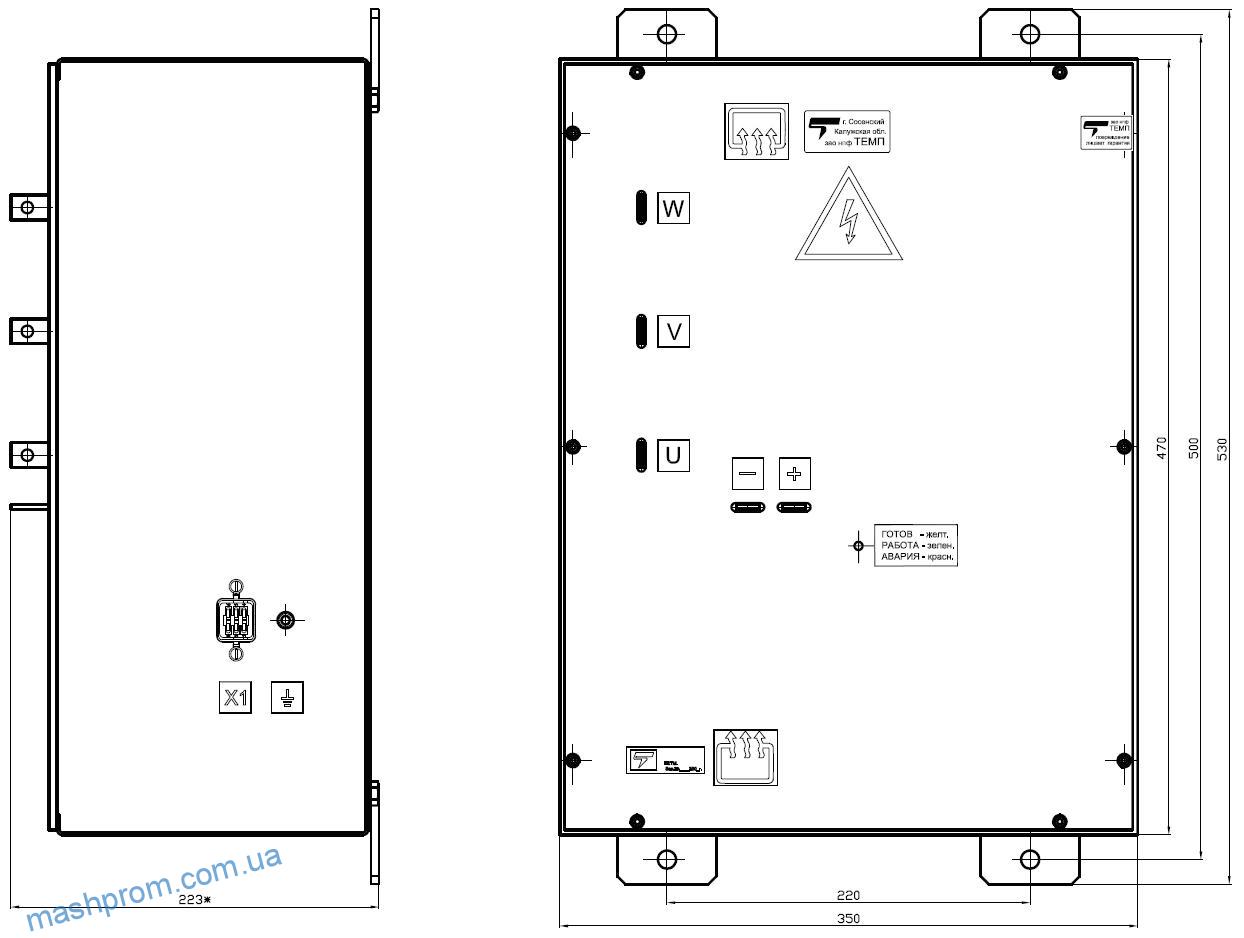

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
