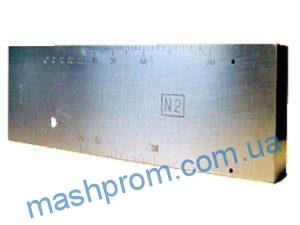

Образец СО-2 предназначен для настройки и проверки основных параметров ультразвукового контроля в соответствии с ГОСТ 14782-86.

Основные технические харрактеристики стандартного образца СО-2

СО-2 состоит из плиты, изготовленной из стали 20 ГОСТ 1050-74 /допускается сталь 3 по ГОСТ 14637-69/ с нанесённой графическим способом угловой шкалой.

Отверстия Ø2 мм, просверленные на глубине 3 и 8 мм, применяют для оценки «мёртвой зоны».

Отверстие Ø6 мм предназначено для измерения угла ввода наклонных преобразователей и для настройки дефектоскопа на заданную условную чувствительность. Выбранный Ø6 мм при длительности импульсов, применяемых в ультразвуковой дефектоскопии, исключает интерференцию зеркально-отраженной волны и волны скольжения.

Ширина СО-2 составляет 59 мм, что соответствует времени распространения продольной ультразвуковой волны в прямом и обратном направлении ~20 мкс.

Интервал времени между первым и третьим донным сигналом по ширине образца составляет 40±1 мкс.

Скорость распространения продольной ультразвуковой волны на частоте  2,5±0,5 МГц  при температуре 20±5°С равна 5900±59 м/с. Погрешность определения скорости не хуже 0,5%.

Центр отверстия Ø6 мм может быть смещен от  номинального расположения не более чем на ±0,5 мм.

Расстояние любой риски шкалы угла наклона от базовой /0°/ не отличается от расчетного значения Lp более чем на  ±0,1 мм , что обеспечивает погрешность угловой шкалы не хуже 30°, где

• Lp=44tga, для шкалы от 0 до 70°
• Lp=15tga , для шкалы от 60 до 80°

Отклонение амплитуды сигнала от отверстия Ø6 мм на частоте 1,25МГц и угле призмы преобразователя УЗК /40±1/°   или /50±1/°  от сигнала в Государственном стандартном образце ГСООУ-1-5 не превышает  ±1 дБ.
