Съемник-хомут, транспортируемый ХТ100/170/390 предназначен для демонтажа деталей и узлов в цеховых условиях с захватом детали снизу хомутом при управляемом усилии распрессовки и с возможностью перемещения захвата по высоте.

Состав съемника: тележка, гидроцилиндр силовой, гидроцилиндр подъема, блок управления распрессовкой, электрооборудование, насосная станция НЭЭ-2,0И20Т1 (с электроприводом, 3-х-позиционный 4-х- линейный гидрораспределитель с электромагнитным управлением, гидросхема 154, подача 2 л/мин, бак 20 л, 380 В), комплект принадлежностей для распрессовки (хомут на специальной металлоконструкции, втулки на шток силового гидроцилиндра).

Тележка выполнена как платформа на опорах колесных полиуретановых (поворотной с стопором и неповоротной), несущая рычажный плоскопараллельный механизм, обеспечивающий сохранение горизонтального положения верхней плиты при подъеме и опускании, и насосную станцию.

Гидроцилиндр силовой обеспечивает операции по распрессовке деталей и узлов с вала. Гидроцилиндр подъема осуществляет движение силового гидроцилиндра вверх и вниз для подвода захвата съемника за корпус демонтируемой детали.

Длительность распрессовки, без подготовительных работ, мин, 1,5.

Блок управления распрессовкой включает гидрораспределители, дроссели с обратными клапанами для управления скоростью работы гидроцилиндров, пульт ДУ с кнопками для управления гидроцилиндром подъема/опускания верхней плиты и гидроцилиндром распрессовки.

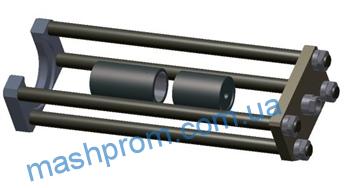

Базовый, сменный, комплект принадлежностей для распрессовки состоит из фланца захвата (хомут радиусом 85 мм), шпилек с гайками, двух втулок Ø 127 мм, устанавливаемых на шток гидроцилиндра, фланца гидроцилиндра.

Технические характеристики
