Преобразователи частоты выполнены на основе 3-фазного IGBT инвертора с ШИМ-модуляцией, преобразующего сетевое напряжение 220 В в напряжение с регулируемой амплитудой и частотой. Микропроцессорная плата управления гальванически развязана от силовых цепей, обеспечивает регулируемый пуск и торможение двигателя от 0,1 до 999,9 секунд, обеспечивает защиту двигателя и преобразователя при возникновении аварийных ситуаций.

Преобразователи частоты С200 МИНИ изготавливаются под однофазное входное напряжение 220 В и 3-х фазное выходное, мощностью 0,4-2,2 кВт и номинальным током от 2 А до 14 А со съемным пультом управления, тормозным прерывателем, ЭМИ фильтром, модулем интерфейса RS-485 (опционально). Однофазный преобразователь частоты подключают асинхронному двигателю по схеме треугольник. Рабочая температура окружающей среды: от минус 10°С до +45°С.

Система вентиляции (охлаждения) преобразователя частоты: принудительный обдув радиатора преобразователя частоты. Канал обдува радиатора выполнен в отдельном коридоре и никак не связан с драйверной платой (это позволит использовать ПЧ в запыленном помещении без загрязнения контроллеров и т.д.).

Сертификат:

Сертификат соответствия № РОСС RU.АВ24.Н03513. (добровольная сертификация).

Преимущества:

• Векторное управление двигателем.
• Автоматическое определение характеристик электродвигателя.
• Защита от перегрева электродвигателя.
• Съемный выносной пульт управления.
• Низкотемпературный светодиодный индикатор.
• IGBT модуль используемый в преобразователе частоты IGBT Infineon Technologies.

Функции:

• Диапазон мощности: 0,4-2,2 кВт и током от 2 А до 14 А.
• Диапазон Входного напряжения: 220V±20%.
• Встроенный ЭМИ фильтр класса А и тормозной прерыватель.
• Векторное управление позволяет высокоточное поддержание момента на валу двигателя на низких скоростях.
• ПИД- регулирование (автоматическое поддержание параметров расхода, давления, уровня и т.д.)
• Выносной съемный пульт управления.
• Компактный размер и легкий ввод параметров.
• Автоматическое регулирование выходного напряжения при колебаниях входного (сетевого) напряжения.
• Регистрация аварий.
• Автоматический перезапуск в случае пропадания питания.
• Ввод: 6 программируемых дискретных и 2 аналоговых входа (0…10 V, 0…20 mA).
• Вывод: Релейный выход с переключающим контактом программируемого реле, выход с открытом коллектором и 1 аналоговый (с возможность конфигурирования 0…10 V или 0…20 mA).
• Управление и контроль через интерфейс RS 485 поддерживает стандартный протокол Modbus-RTU (опционально).

Область применения:

Системы с динамичным и контролируемым изменением скорости перемещения, производство бумаги, ткани, печатные станки, манипуляторы, компрессора малой мощности, индустриальные стиральные машины и т.д.

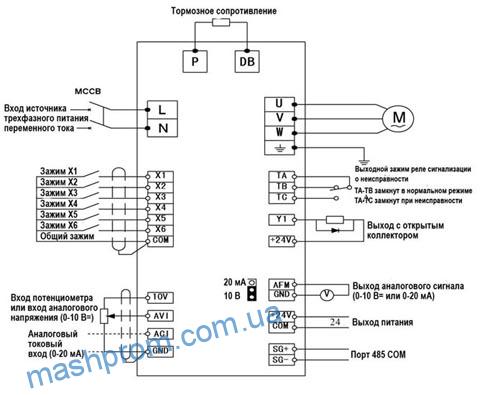

Схема подключения частотного преобразователя серии С200 МИНИ:
