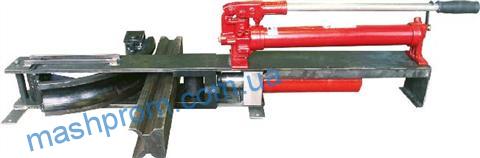

Трубогибы с открытой рамой автономные и с электроприводом ТГ4Р1550, ТГ4Э1550, ТГ4(Р, Э)1552 предназначены для высокоточной гибки водогазопроводных труб по ГОСТ 3262-75 в холодном состоянии с минимальной деформацией профиля.
Оснащены встроенными насосами с ручным (ТГ4Р…), или электроприводом (ТГ4Э).
Модель ТГ4(Р,Э)1552 оснащена пуансонами высокой точности, выполняет гибку труб из нержавеющей стали с овальностью не более 12%, угол гиба 90°, толщина стенки труб 2,5-3мм, радиус гибки 100мм.
Осуществляют гибку труб на угол 90° («V»-образная гибка), и 180° («U»-образная гибка, кроме трубы Ду 15) с перехватом.
Возможность гибки в любой плоскости.
Трубогибы с открытой рамой комплектуются набором пуансонов в соответствии с диапазоном радиусов гибки.
Пуансоны, выполненные из высококачественной закаленной стали, долговечны в работе.
Рекомендуются для гибки трубопроводов в гидросистемах, системах воздухопроводов, в отопительных системах, котельных, бойлерных, в том числе для изготовления змеевиков, дуг безопасности транспортных средств, там, где необходимо хорошее качество гибки и постоянство профиля трубы в месте сгиба.
Для гибки труб с толщиной стенки менее 1,8 мм необходимо изготовление специальных пуансонов.
Зависимость: Ду, мм (дюйм) — Радиус гибки/Толщина стенки, мм
Модель | Ду, мм (дюйм) — Радиус гибки/Толщина стенки, мм |
ТГ4Р1550 | 15(1/2”)-90/2,5-3,2; 20(3/4”)-135/2,5-3,2; 25(1”)-135/2,8-4; 32 (1 1/4”)-190/2,8-4; 40(1 1/2”)-190/3-4; 50(2”)-240/3-4,5 |
ТГ4Э1550 | 15(1/2”)-90/2,5-3,2; 20(3/4”)-135/2,5-3,2; 25(1”)-135/2,8-4; 32 (1 1/4”)-190/2,8-4; 40(1 1/2”)-190/3-4; 50(2”)-240/3-4,5 |
ТГ4(Р,Э)1552 | 28; 30; 32 |
Технические характеристики
| Модель | Ду, мм (дюйм) — Радиус гибки/Толщина стенки, мм | Усилие, тс | Габариты, ДхШхВ, мм | Масса, кг |
| ТГ4Р1550 | 15(1/2″)-90/2,5-3,2; 20(3/4″)-135/2,5-3,2; 25(1″)-135/2,8-4; 32(1 1/4″)-190/2,8-4; 40(1 1,2″)-190/3-4; 50(2″)-240/3-4,5 | 15 | 1240х670х286 | 70 |
| ТГ4Э1550 | 1062х670х295 | 75 | ||
| ТГ4(Р, Э)1552 | 28; 30; 32 | 891х380х295 | 55 |
