Отличительные особенности и характеристики
- Камера приобретается отдельно.
- Изготавливается из нержавеющей стали.
- Основное назначение взрывозащищённого поворотного комплекса: всестороннее видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
- Возможна установка тепловизора.
- Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
- Возвожно применение на морских судах, платформах, прибрежных сооружениях.
- Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -60°С.
- Маркировка взрывозащиты: РВ Ех d I Mb Х / 1Ex d IIC T6 Gb Х / Ех tb IIIC T80°C Db Х
- Степень защиты оболочки термокожуха IP66 / IР68 по ГОСТ 14254.
- Возможность интеграции в комплекс IP и аналоговых видеокамер.
- В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).
- Возможность установки до 16 туров
- Автоматическое возвращение в точку обзора при механическом смещении

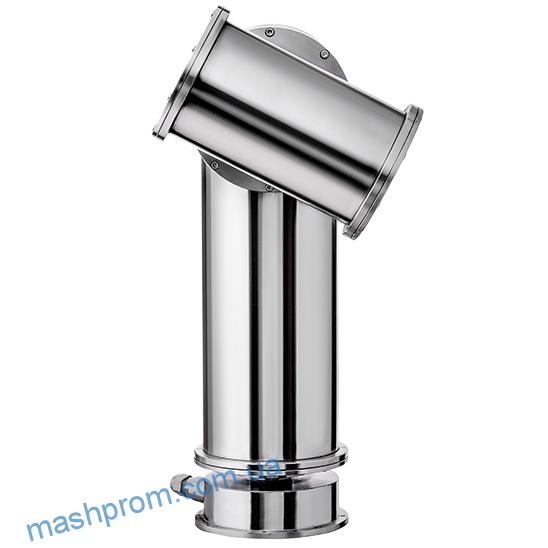

Комплекс наклонно-поворотный взрывозащищенный ТОР-07е-Ех внесен в номенклатурный Справочник МТР ОАО «Газпром».
Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ.
Характеристики ТOP-07e-Ex
маркировка взрывозащиты | РВ Ех d I Mb Х / 1Ex d IIC T6 Gb Х / Ех tb IIIC T80°C Db Х |
cтепень защиты оболочки | IP66 / IР68 (IP66 с РМРС) |
напряжение для питания видеокамеры, VDC | 12 |
габаритные размеры (без кронштейна крепления), мм | 540 х 330 х 600 |
масса, не более, кг | 40 |
назначенный срок службы, не менее, лет | 10 |
гарантийный срок, лет | 3 |
ТУ 4372-022-43082497-16
Параметры электропитания
Климатическое исполнение | Напряжение питания, В | Потребляемая мощность, Вт |
УХЛ-1 (-60°С…+50°C) (-40°С с РМРС) | ||
230 VAC | 200 | |
УХЛ-4 (+1°С…+50°C) | 230 VAC | 40 |
Характеристики ИК подсветки
- вкл/выкл подсветки с гистерезисом, при освещенности 25±5 лк
- длина волны излучения 850 нм
Угол излучения ИК подсветки, ° | 15 | 30 | 90 | 120 | ||||
Дальность подсветки, м* | 100 | 80 | 40 | 25 |
*данные приведены для видеокамеры 1/2,8″ CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON
