Преобразователи термоэлектрические с коммутационной головкой ТПК005, ТПL005

Преобразователи термоэлектрические предназначены для непрерывного измерения температуры и могут быть использованы во всех отраслях промышленности.

Технические характеристики
Номинальная статическая характеристикаК(ХА), L(ХК)
Рабочий диапазон измеряемых температур, °Сдля типа ТПК 005 -40…+1200
для типа ТПL 005 -40…+600
Класс допуска2
Диаметр термоэлектродной проволоки, мм0,5; 0,7; 1,2; 3,2
Сопротивление изоляции, МОм, не менее100
Количество рабочих спаев в изделии, шт.1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254IP54
Группа климатического исполнения по ГОСТ 12997Д2 и Р2
Вид климатического исполнения по ГОСТ 15150ТЗ
Устойчивость к механическим воздействиям по ГОСТ 12997Вибропрочные
группа исполнения №3
Материал защитной арматуры		код 0 — Сталь 12Х18Н10Т (при Т° max до 800°С)
код 1 — Сталь 08Х20Н14С2 (при Т° max до 950°С)
код 2 — Сталь 15Х25Т (при Т° max до 1000°С)
код 3 — Керамика МКРц, КВПТ (при Т° max до 1200°С)
код 4 — Сталь ХН45Ю (при Т° max до 1200°С)
Исполнение термопреобразователейПоказатель тепловой инерции, с, не болееУсловное давление МПа, не более
Изолир. раб. спайНеизолир. раб. спай
ТПК(L) 015; ТПК(L) 0253015Не нормируется
ТПК(L) 035…ТПК(L) 085; ТПК(L) 105; ТПК(L) 185…ТПК(L) 215; ТПК(L)265;6,3
ТПК(L) 095;250—0,16
ТПК(L) 115; ТПК(L) 125;Не нормируется
ТПК(L) 135;25016
ТПК(L) 145; ТПК(L) 155; ТПК(L) 165;280Не нормируется
ТПL 275, ТПL 285154
ТПК 29515—25,5

Модификация и конструктивное исполнение

Мод.Конструктивное исполнениеD,
мм		D1,
мм		l1,
мм		M,
мм		L,
мм
015tpl2_18———60*
80*
100*
120*
160
200
250
320
400
500
630
800
1000
1250
1600
2000
и т.д.
02510
035tpl2_28181520х1,5
04510
055tpl2_310181520х1,5
065tpl2_48271420х1,5
07510
085321827х2,0
095tpl2_510181520х1,5
105tpl2_68271420х1,580*, 100*,
120*, 160,
200, 250,
320, 420,
500, 630,
800, 1000
115tpl2_720———L/l
500/400
1000/800
1600/1250
125tpl2_820———250,
320,
400,
500,
630,
800,
1000,
1250,
1600,
2000
135tpl2_920321827х2,0
145tpl2_101220——L/L,
200/70,
250/70,
320/120,
400/150,
500/250,
620/330,
800/500,
1000/700
155tpl2_112130——L/L,
320/120,
400/250,
500/250,
630/320,
800/320,
1000/400,
1250/650,
1600/1000
165tpl2_1221322027х2,0250, 320,
400, 500,
630, 800,
1000,
1250,
1600
185tpl2_1310182422×1,580*,
100*,
120*,
160,
200,
250,
320,
400
19527×2,0
205tpl2_1410Сфера
R9,5		2422×1,5
215Сфера
R12		27×2,0
265tpl2_156181520×1,580*, 100*,
120*, 160,
200, 250,
320, 400,
500, 630,
800, 1000
275tpl2_166——8 x 115
285tpl2_1747138 x 115
295tpl2_18————80,
100,
120,
160,
200

Примечание: *Указанный диапозон температур обеспечивается только с металлическими коммутационными головками. При пластмассовых коммутационных головках температура ТПК(L) не превышает 400°С.

Таблица исполнений термопреобразователей типа ТПL005, ТПК005

Исполнение
преобразователей		Испол.
рабочего спая		Диаметр Т.Э.
проволоки, мм		Исполн.
коммут.
головки		Верхний предел,
диапазона измерений, С
Изол.Не изол.0,50,71,23,2Пл.Мет.600800950100012001200
Код исполнения0II0II2301001234
ТПL 015…ТПL105;
ТПL 185…ТПL215; ТПL265		 +  + + + + +
ТПL 115…ТПL125; ТПL135 + + + + +
ТПL 275, ТПL 285 + + + +
ТПК 015; ТПК 035; ТПК 055;
ТПК 065; ТПК 0954 ТПК105		 + + + + + +
ТПК 185;…ТПК215;
ТПК265		 + + + + + +
ТПК 025; ТПК045; ТПК085;
ТПК 075		 + + ++ + + ++
ТПК115; ТПК 125; ТПК135 + ++ ++ +
ТПК 145 + + + +
ТПК 155; ТПК165 + + + + +

Наши рекомендации:

  • Для соединения термоэлектрического преобразователя с измерительным прибором, необходимо использовать правильный тип удлинительных (компенсационных) проводов с соответствующими размерами, изоляцией и защитой.
  • Защитная арматура из керамики не выдерживает термоудары. По этой причине, необходимо помнить, что в горячую зону её необходимо вводить постепенно (со скоростью не более 6 см/мин.) для предотвращения растрескивания и разрушения.

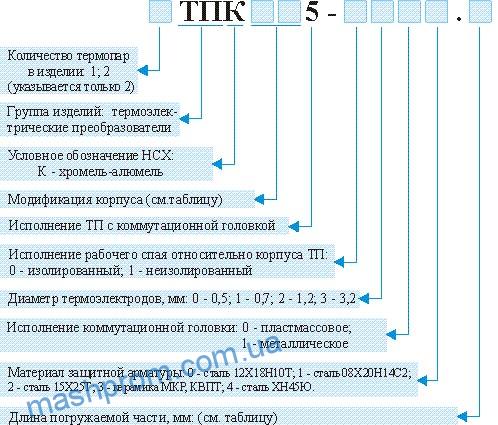

Условное обозначение

tpl2_19

Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

а) для группы климатического исполнения Д2 и Р2

  • Термопреобразователь одинарный с НСХ преобразования К, модификация корпуса 045, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 1,2 мм, металлическая коммутационная головка, материал корпуса — сталь 08Х20Н14С2 и длина погружаемой части 320 мм — «Преобразователь термоэлектрический — ТПК045-0211.320, ТУ 4211-006-18121253-98».

б) для тропического исполнения

  • Термопреобразователь одинарный с НСХ преобразования К, модификация корпуса 035, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 0,7 мм, пластмассовая коммутационная головка, материал корпуса — сталь 12Х18Н10Т и длина погружаемой части 160 мм — «Преобразователь термоэлектрический — ТПК035-0100.160 ТЗ, ТУ 4211-006-18121253-98».

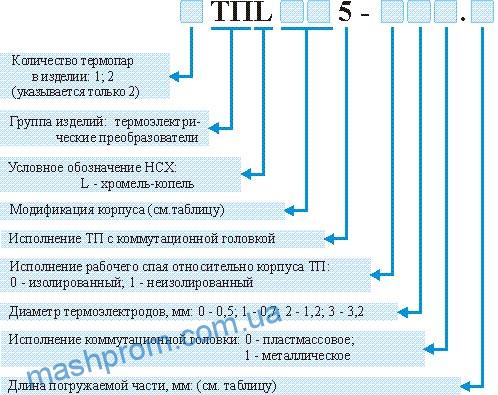

Условное обозначение:

tpl2_20

Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

а) для группы климатического исполнения Д2 и Р2

  • Термопреобразователь с двумя термопарами, НСХ преобразования L, модификация корпуса 025, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 0,7 мм, пластмассовая коммутационная головка и длина погружаемой части 160 мм — «Преобразователь термоэлектрический 2ТПL025-011.160 ТУ 4211-006-18121253-98»

б) для тропического исполнения

  • Термопреобразователь одинарный, НСХ преобразования L, модификация корпуса 105, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 1,2 мм, пластмассовая коммутационная головка и длина погружаемой части 320 мм — «Преобразователь термоэлектрический ТПL105-020.320 ТЗ, ТУ 4211-006-18121253-98».
«
»
