ТУ 25-7363.043-90
Преобразователи термоэлектрические ТПП-1788, ТПР-1788 предназначены для измерения температуры окислительных и нейтральных сред.
Технические характеристики
Рабочий диапазон измеряемых температур*, °С для ТПП-1788 для ТПР-1788 | от 0 до 1300 от 600 до 1600 |
Литерное обозначение НСХ: | |
для ТПП-1788 | S |
для ТПР-1788 | В |
Класс: | |
для ТПП-1788 | 2 |
для ТПР-1788 | 2 или 3 |
Показатель тепловой инерции, с, не более | 80 |
Условное давление измеряемой среды Ру, МПа | 0,6 |
Диаметр термоелектродов, d, мм | 0,4 и 0,5 см. таблицу |
Длина L, мм | |
Материал головки | алюминиевый сплав |
* На верхние значения диапазона измеряемых температур, выше 1000 °С, рассчитана только керамическая погружная часть длиной 1.

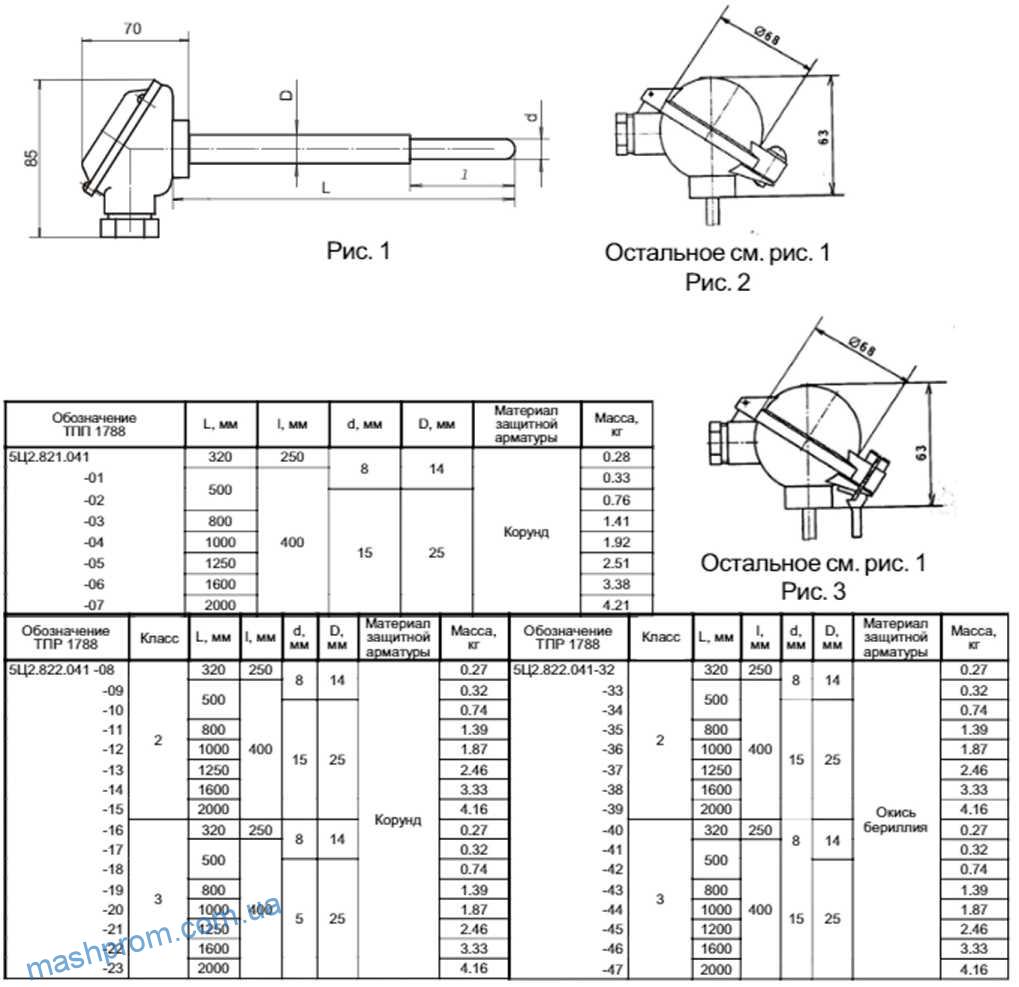

Габаритные размеры
Пример заказа
1. Обозначение ПТ по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм .
10. Крепеж (если без крепления, то поставить прочерк).
11. Вариант головки, или длина выводов, мм .
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600 (Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601 (Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
Варианты головок
| Пресcматериал АГ-4В | |
 |  |
| АГ-4В (П1) | АГ-4В под приварку (П2) |
| Алюминиевый сплав | |
 |  |
| Силуминовая (А1) | Евроголовка маленькая (А2) |
 |  |
| Евроголовка с винтом (А3) | Евроголовка с защелкой (А4) |
| Нержавеющая сталь 12X18H10T | |
 |  |
| М48х1 (Н1) | М60х1 (Н2) |
 | |
| С откидной крышкой (Н3) | |
