Преобразователи термоэлектрические предназначены для использования во всех отраслях промышленности для измерения температуры различных объектов.
| Исполнение термопреобразователей | Показатель тепловой инерции, с, не более | Условное давление МПа, не более | |
|---|---|---|---|
| Изолир. раб. спай | Неизолир. раб. спай | ||
| ТПL 054 | 20 | 10 | 0,4 |
| ТПL 064 … ТПL 084 | 4,0 | ||
| ТПL 094 … ТПL 114 | — | ||
| ТПL 124 … ТПL 154 | 0,16 | ||
| ТПL 164 | — | 20 | — |
| ТПL 174 | 5 | ||
| ТПL 184, ТПL 194 | 15 | ||
| ТПL 204 | 0,25 | ||
| Технические характеристики | |
|---|---|
| Номинальная статическая характеристика | L(ХК) |
| Рабочий диапазон измеряемых температур, °С | -40 … +400 |
| Класс допуска | 2 |
| Сопротивление изоляции, МОм, не менее | 100 |
| Количество рабочих спаев в изделии, шт | 1 или 2 |
| Защищенность от воздействия пыли и воды по ГОСТ 14254 | IP54 |
| Группа и вид климатического исполнения по ГОСТ 12997 | Д2 и Р2 |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | Вибропрочные гр.исполнения №3 |
| Материал защитной арматуры | Сталь 12Х18Н10Т (для ТПL204-Л63) |
Наши рекомендации:
- Для более длительного срока эксплуатации выбирайте преобразователи с большим диаметром термоэлектродов, а для наибольшего быстродействия с наименьшим диаметром;
- Инерционность преобразователя определяется конструкцией рабочего спая: наименее инерционный – открытый, неизолированный рабочий спай.
Модификация и конструктивное исполнение:
| Мод. | Конструктивное исполнение | D, мм | D1, мм | l1, мм | M, мм | L, мм |
|---|---|---|---|---|---|---|
| 054 |  | 6 | 22 | 14 | 16 х 1,5 | 60, 80, 100, 120, 160, 200, 250, 320, 400, 500 |
| 064 | 8 | 27 | 20 х 1,5 | |||
| 074 | 10 | |||||
| 084 |  | 10 | 27 | 14 | 20 х 1,5 | |
| 094 |  | 6 | 13 | — | — | 80, 100 120, 160 200, 250 320, 400 500 |
| 104 | 8 | 18 | ||||
| 114 | 10 | |||||
| 124 |  | 6 | 13 | 11 | 16 х 1,5 | 10, 32, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500 |
| 134 | 8 | 18 | 15 | 20 х 1,5 | ||
| 144 | 10 | |||||
| 154 |  | 10 | 18 | 15 | 20 х 1,5 | |
| 164 |  | — | — | — | — | 100 |
| 174 |  | 1,5 | 10 | — | — | 60, 80, 100, 120, 160 |
| 184 | 3 | |||||
| 194 | 5 | |||||
| 204 |  | — | — | — | 10 х 1 | 40 65 |
Примечание:
- Длина термопарного кабеля определяются заказчиком;
- По желанию заказчика термопреобразователи могут поставляться с экранированным термопарным кабелем.
Наши рекомендации:
- Cрок службы преобразователей установлен для номинальной температуры применения. Использование преобразователей при температурах выше указанных в каталоге, значительно снижает их срок службы.
- Защищайте соединительные линии, удлинительные провода от механических повреждений, источников импульсных и электрических помех, влияния высоких температур и влажности окружающей среды.
- Уменьшение погрешности измерения из-за теплоотвода по материалу защитной арматуры обеспечивается правильным выбором глубины погружения и длины наружней части преобразователя.

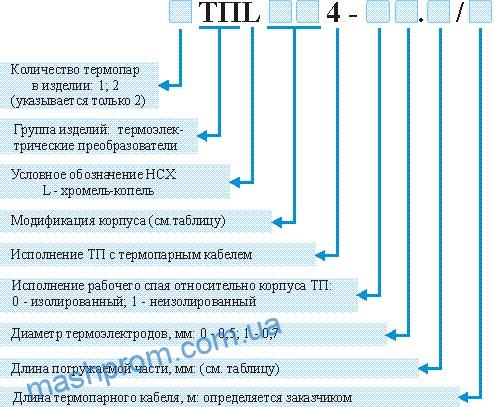

Условное обозначение:
Примеры записи при заказе и в документации другой продукции,в которой ТП могут быть применены:
- термопреобразователь одинарный с НСХ преобразования L, модификация корпуса 054, неизолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 0,5 мм, длина погружаемой части 120 мм и длина термопарного кабеля 3 метра — «Преобразователь термоэлектрический ТПL.054-11.120/3 ТУ 4211-006-18121253-98»;
- термопреобразователь двойной с НСХ преобразования L, модификация корпуса 134, изолированный измерительный спай, диаметр термоэлектродной проволоки 0,7 мм, длина погружаемой части 60 мм и длина термопарного кабеля 5 метров — «Преобразователь термоэлектрический — 2ТПL.134-01.60/5 ТУ 4211-006-18121253-98».
