ТУ 3184-016-10785350-2007
Применяются для надежного соединения труб с тормозной арматурой, тормозными приборами и труб между собой без
нарезания резьбы на трубах для пассажирского вагона.
Применение безрезьбовых соединений труб снижает затраты на ремонт, повышает надежность и
герметичность соединений воздухопровода, упрощает их обслуживание.
Эластичный материал, применяемый в качестве уплотнений, компенсирует неровности на
поверхности труб, а также компенсирует негативное влияние вибрационных и ударных нагрузок во
время движения поезда.
- 6 лет гарантии
- легкая сборка, не требующая подгонки длины труб и нарезания на них резьбы
- не требуется специальный инструмент и высокая квалификация персонала
- низкие затраты на обслуживание
- минимизация напряжений, возникающих при монтаже и эксплуатации, приводящих к излому подводящей трубы
- высокая надежность соединения
| Параметры | Условный номер | |||||||
|---|---|---|---|---|---|---|---|---|
| 5301 | 5302 | 5311 | 5312 | 5313 | 5321 | 5322 | ||
| Наружн. диаметр присоединяемых труб, мм | 42(27) | 42(34) | 22(27) | 27 | 22(27) | 22 | 27(42) | |
| Масса не более, кг | 8,4 | 8,5 | 2,35 | 2,45 | 2,1 | 1,7 | 5,3 | |
| Габаритные размеры, мм | 260х168х91 | 260х169х91 | 173х53х132 | 175х53х132 | 185х48х93 | 244х81х120 | ||
| Размер под ключ, мм | 70(46) | 70(55) | 41(46) | 46 | 41(46) | 41 | 46(70) | |
| Момент затяжки накидных гаек соединений безрезьбовых, Н∙м | 200±20 (150±15) | 100±15 (150±15) | 150±15 | 100±15 (150±15) | 100±15 | 150±15 (200±20) | ||
| Максимальное рабочее давление, МПа (кгс/см²) | 1,0 (10) | |||||||
| Интервал рабочих температур, °С | ±60 | |||||||
| Гарант. срок хранения/эксплуатации, лет | 6/6 | |||||||
| Назначенный срок службы, лет | 28 | |||||||
 |  |

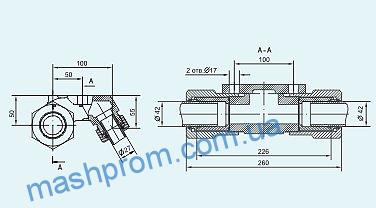

Сборочный чертёж тройника 5301 |
 |  |

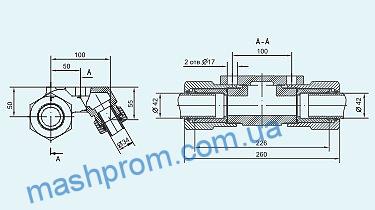

Сборочный чертёж тройника 5302 |
 |

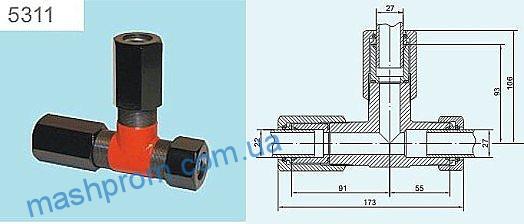

Сборочный чертёж тройника 5311 |
 |  |
Сборочный чертёж тройника 5312 |
 |  |

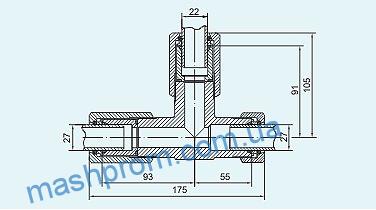

Сборочный чертёж тройника 5313 |
 |  |
Сборочный чертёж тройника 5321 |
 |  |

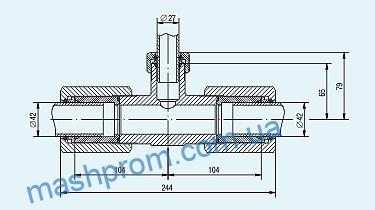

Сборочный чертёж тройника 5322 |
