БАУИ.405212.007 ТУ
Термопреобразователи сопротивления ТСМР-1291 cостоят из двух однотипных преобразователей сопротивления (пары термопреобразователей), предназначенных для измерения разницы температур воды, которая используется для охлаждения леток в доменном производстве.
Технические характеристики
Диапазон измеряемых разниц температур, °С | от 0 до 25 |
Диапазон изменения температур, °С | от 0 до 100 |
Условное обозначение НСХ | 500М |
Класс допуска | С |
Допустимые значения разниц сопротивления пары термопреобразователей в температурном эквиваленте для одинаковых температур во всем диапазоне изменения температуры, °С, не более | 0,25 |
Условное давление измеряемой среды Ру, МПа | 1,6 |
Материал защитной арматуры | сталь 12X18Н1 ОТ |
Длина L, мм | от 120 до 500 |
Допускается изготовление ТСМР-1291 без головки с выводным кабелем необходимой длины или с евроголовкой рис. 2 или рис. 3.

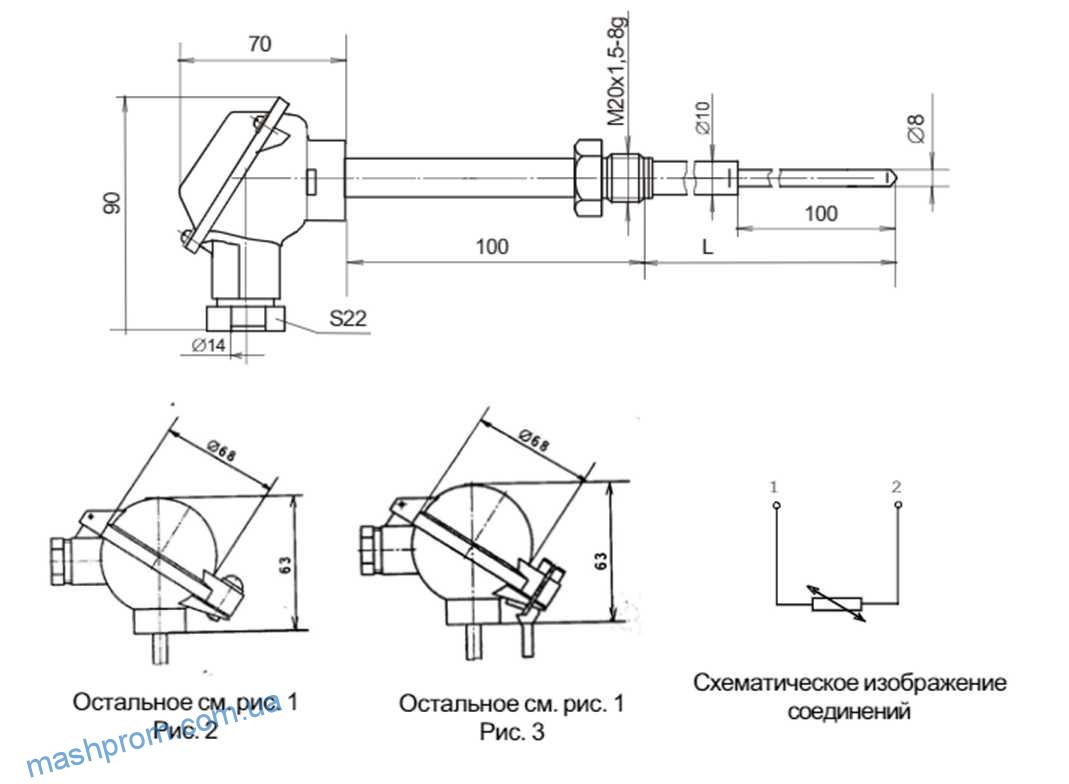

Габаритные размеры
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
| Примечание. По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице. | ||||
Варианты головок
| Пресcматериал АГ-4В | |
 |  |
| АГ-4В (П1) | АГ-4В под приварку (П2) |
| Алюминиевый сплав | |
 |  |
| Силуминовая (А1) | Евроголовка маленькая (А2) |
 |  |
| Евроголовка с винтом (А3) | Евроголовка с защелкой (А4) |
| Нержавеющая сталь 12X18H10T | |
 |  |
| М48х1 (Н1) | М60х1 (Н2) |
 | |
| С откидной крышкой (Н3) | |
