ТУ У3.48-04850451-060-1999
Термопреобразователь сопротивления ТСМ-0890 предназначен для измерения температуры воды, масла, пара, воздуха, металлоконструкций, подшипников и т.п. оборудования атомных электростанций. Предназначен для установки в помещениях технологического оборудования.
Технические характеристики
| Рабочий диапазон измеряемых температур, °С Условное обозначение НСХ преобразования (ГОСТ 6651) Класс допуска (ГОСТ 6651) Схематическое изображение соединений (ГОСТ 6651) Показатель тепловой инерции, с, не более для рис. 1 для рис. 2, 3 для рис. 4 для рис. 5 для рис. 6 Условное давление измеряемой среды Pу, МПа для рис. 1 для рис. 2, 5, 6 для рис. 3, 4 Материал защитной арматуры Материал головки (рис.2,3,4) | от -50 до +150 50М, 100М 4 30 4 сталь 12Х18Н10Т | ||
| Головка водозащищенного исполнения. | |||
| Устойчивость к механическим воздействиям | виброустойчивый, вибропрочный, удароустойчивый, ударопрочный,сейсмоустойчивый, сейсмопрочный | ||
| Термопреобразователь может комплектоваться: | |||
| штуцером передвижным гильзами защитными | 5Ц4.475.002-01 (ТСМ-0890, рис.2) | ||
* — для рис.3
| Рис.1 | l,мм | 80 | 100 | 120 | 160 | 200 | 250 | 320 | 500 | |
| L,мм | 620 | 640 | 660 | 700 | 740 | 790 | 860 | 1040 | ||
| Рис.2 | L,мм | 320 | 800 | 1000 | ||||||
| Рис.3,4 | l,мм | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 |
| 1000* | 1250* | 1600* | 2000* | |||||||
| Рис.5 | l,мм | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 320 | |
| L,мм | 630 | 650 | 670 | 690 | 730 | 770 | 820 | 890 | ||
| Рис.6 | d,мм | 5 | 8 | |||||||
| l,мм | 20 | 30 | ||||||||
| l1,мм | 26 | 35 | ||||||||
| L,мм | 140 | 520 | 650 | 820 | 1020 | 1620 | 3035 | |||
| D | М 8х1 | М 12х1,5 | ||||||||
Габаритный чертеж термопреобразователей сопротивления ТСМ-0890В

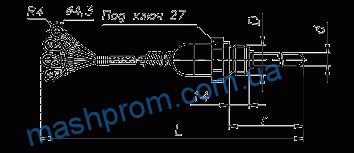

Рис.1

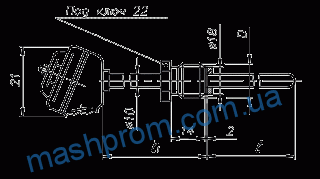

Рис. 2
Рис. 3
Остальное — см. рис. 2

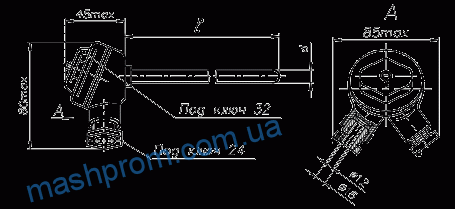

Рис. 4
Остальное — см. рис. 2

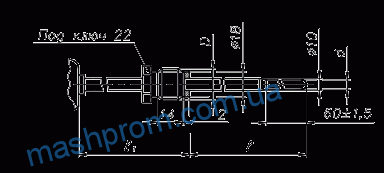

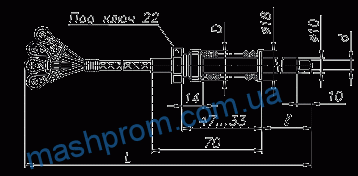

Рис. 5
Остальное — см. рис. 1

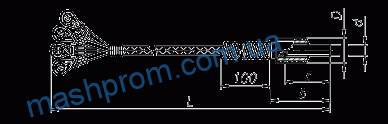

Рис. 6
Остальное — см. рис. 1
Схема соединений внутренних проводников
