ТУ 25-7363.032-89
Термопреобразователи сопротивления ТСМ-1188 предназначены для измерения температуры жидких и газообразных сред в доменном производстве.
Технические характеристики
Рабочий диапазон измеряемых температур, °С | от минус 50 до 150 |
Условное обозначение НСХ | 50М, 100М |
Класс допуска | В, С |
Условное давление измеряемой среды Ру, МПа: для рис. 1 для рис. 2, 3 | 0,4 6,3 |
Материал защитной арматуры: | сталь 12Х18Н10Т |
Термопреобразователи могут комплектоваться: рис. 1 на Ру = 0,4 МПа штуцером передвижным 5Ц4.473.002 рис. 2 на Ру = 25 МПа гильзой защитной 5L14.819.015 рис. 3 на Ру = 50 МПа гильзой защитной 5LI4.819.016, а также евроголовками рис. 4, рис. 5, рис. 6. |
Длина монтажной части L термопреобразователя выбирается из ряда: 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 мм.

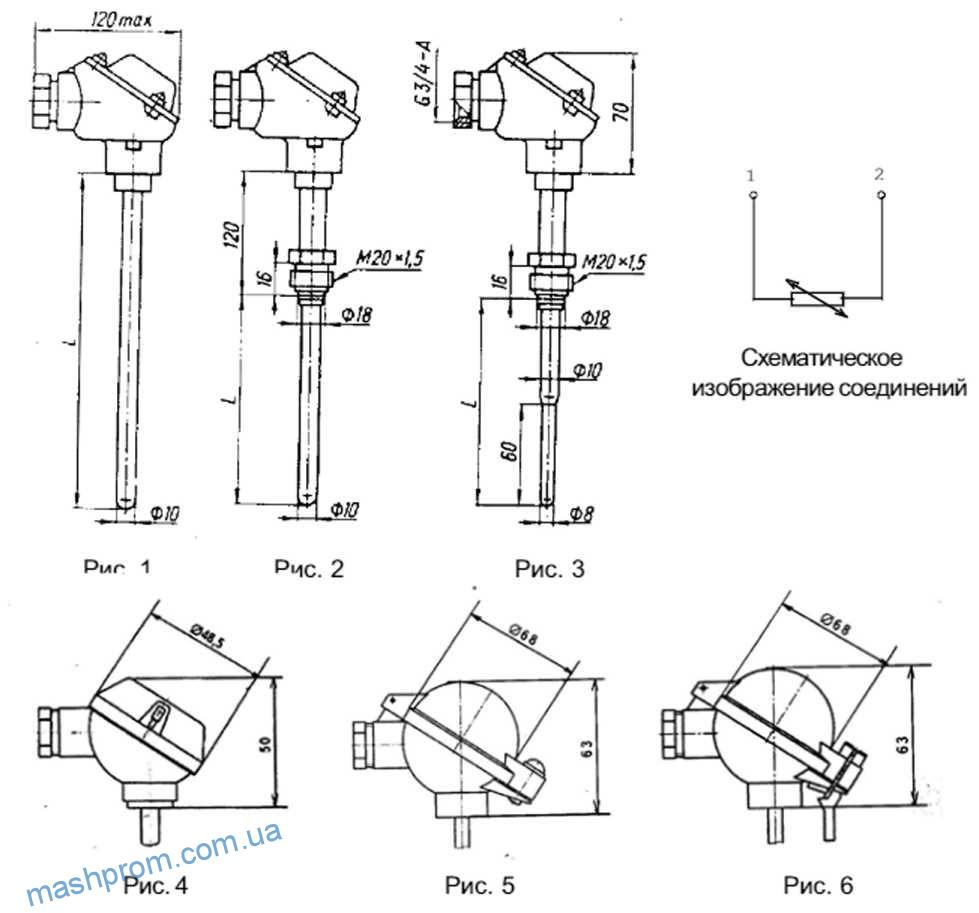

Габаритные размеры
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
| Примечание. По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице. | ||||
Варианты головок
| Пресcматериал АГ-4В | |
 |  |
| АГ-4В (П1) | АГ-4В под приварку (П2) |
| Алюминиевый сплав | |
 |  |
| Силуминовая (А1) | Евроголовка маленькая (А2) |
 |  |
| Евроголовка с винтом (А3) | Евроголовка с защелкой (А4) |
| Нержавеющая сталь 12X18H10T | |
 |  |
| М48х1 (Н1) | М60х1 (Н2) |
 | |
| С откидной крышкой (Н3) | |
