ТУ У3.48-04850451-054-1999
Термопреобразователь сопротивления ТСП-0690 предназначен для измерения температуры воды, масла, воздуха, пара, металлоконструкций, подшипников, оборудования атомных электростанций и т.п.
Технические характеристики
| Рабочий диапазон измеряемых температур, °С Условное обозначение НСХ преобразования (ГОСТ 6651) Класс допуска (ГОСТ 6651) Схематическое изображение соединений (ГОСТ 6651) Показатель тепловой инерции, с, не более для рис. 1 для рис. 2, 5 для рис. 3 для рис. 4 Условное давление измеряемой cреды Pу, МПа для рис. 1, 2, 4, 5 для рис.3 Материал защитной арматуры Материал головки (рис.2) Головка (рис.2) водозащищенного исполнения Устойчивость к механическим воздействиям | от -50 до +120 50П, 100П 4 10 0,63 |
Габаритные размеры

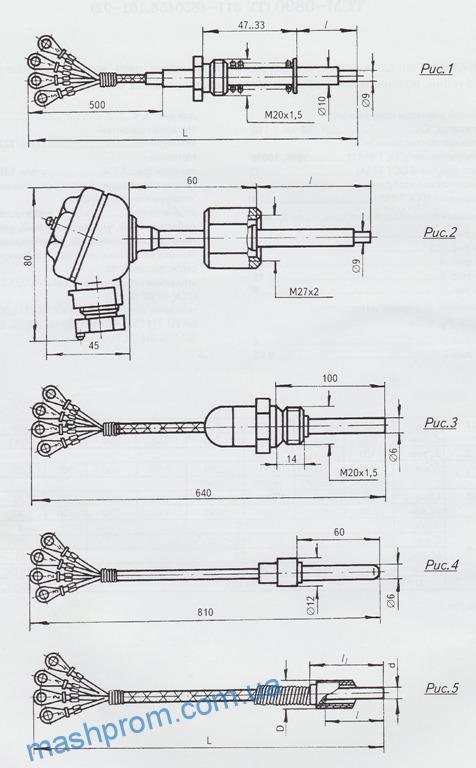

| Рис.1 | l,мм | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 320 | ||
| L,мм | 630 | 650 | 670 | 690 | 730 | 770 | 820 | 890 | |||
| Рис.2 | l,мм | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 | 120 | |
| 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | 1250 | ||
| Рис.5 | d,мм | 5 | 8 | ||||||||
| l,мм | 20 | 30 | |||||||||
| l1,мм | 26 | 35 | |||||||||
| L,мм | 140 | 520 | 650 | 1020 | 1620 | 500 | 1000 | 1500 | 2000 | 5000 | |
D | М 8×1 | М 12х1,5 | |||||||||
