ТУ 25-7363.042-90, ТУ 25-7363.032-89

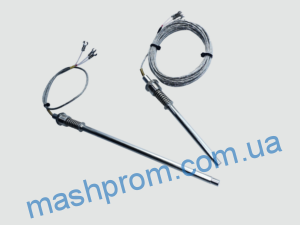

Термопреобразователи сопротивления ТСП-1388, ТСМ-1388 предназначены для измерения температуры малогабаритных подшипников (рис. 1,2, 5) и поверхности твердых тел (рис. 3, 4).
Технические характеристики
Рабочий диапазон измеримых температур, °С | от минус 50 до 120 |
Условное обозначение НСХ: | |
для ТСП-1388 | 50П, 100П, Pt50, Pt100 |
для ТСМ-1388 | 50М |
Класс допуска: | |
для ТСП-1388 | В, С |
для ТСМ-1388 | С |
Условное давление измеряемой среды Ру, МПа: | |
для рис. 1,2, 3,4, 5 | 0,4 |
Материал защитной арматуры: ТСП-1388 и ТСМ-1388 (рис. 1,2) | латунь Л62 или Л96 |
ТСП-1388 и ТСМ-1388 (рис.3,4) | медь М1 |
ТСМ-1388 (рис.5) | сталь 08X18Н1 ОТ, 12Х18Н10Т |
Длина, мм: | |
L | от 20 до 400 |
l | от 120 до 3005 |

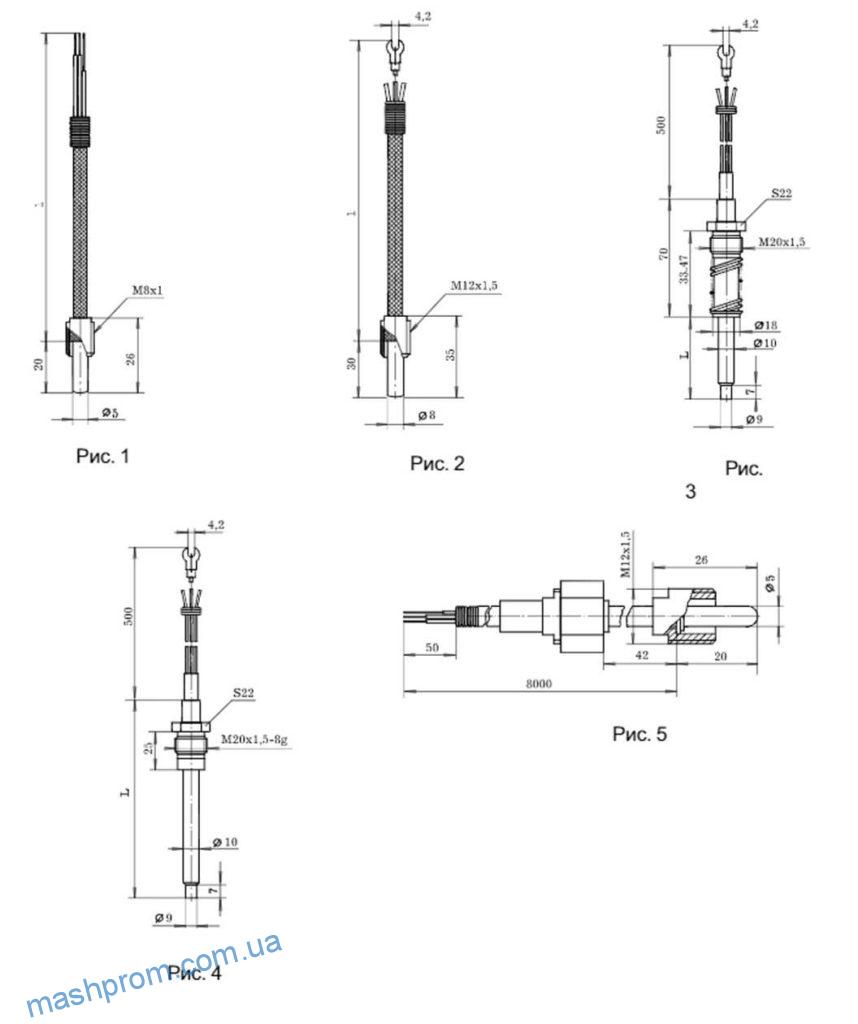

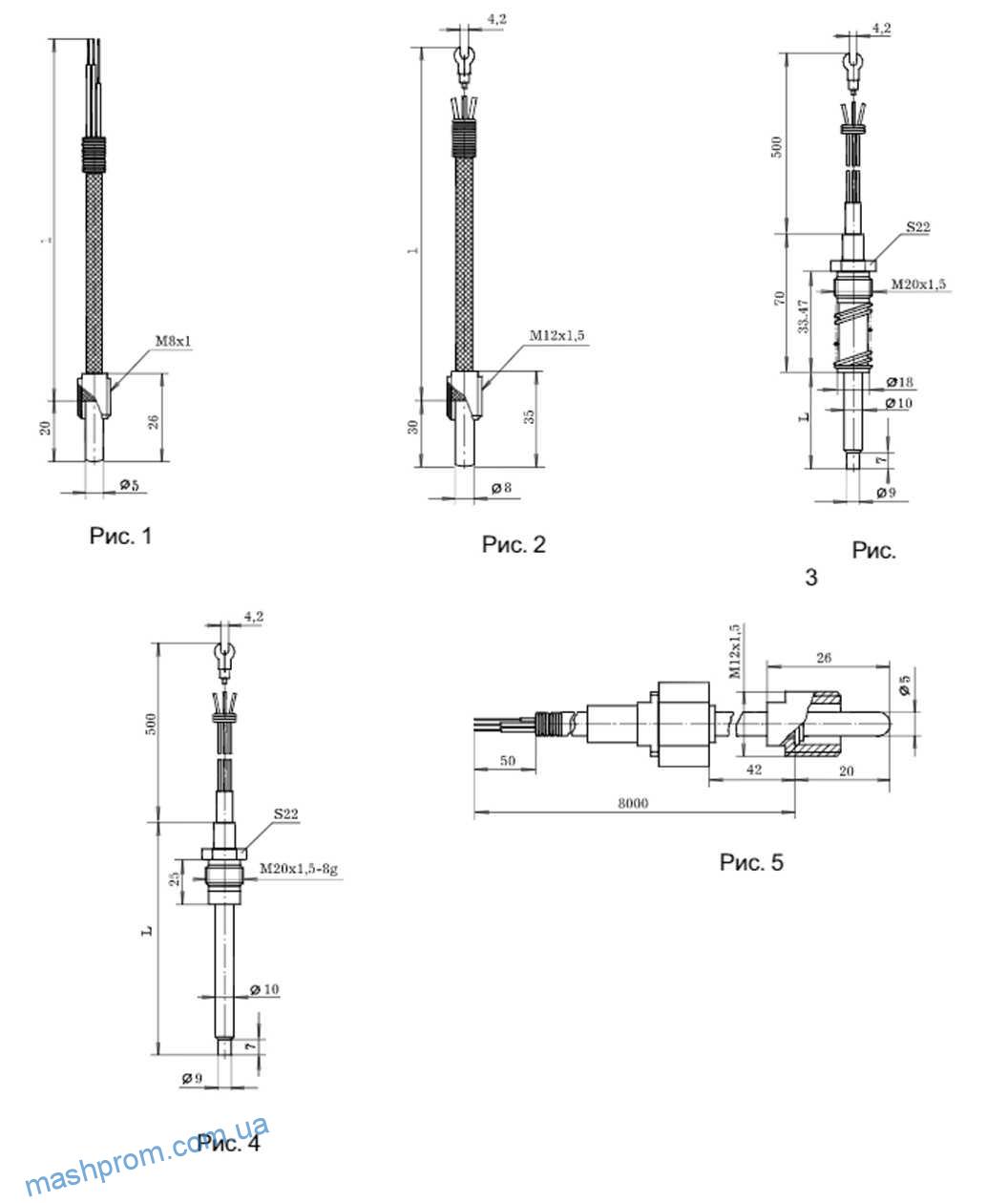

Габаритные размеры
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
| Примечание. По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице. | ||||
