ТУ У 33.2-04850451-069-2003
Термопреобразователи сопротивления ТСП-8040Р предназначен для измерения температуры воздуха, пресной и морской воды, воды в котле, конденсата, топлива, пара, газа, кислорода, водорода, азота, углекислого газа, углеводорода, сурьмянистого водорода, тумана серной кислоты, электролита, водного раствора карбоната и бикарбоната, спецсплава, дистиллята, бидистиллята и др.
Применяются на судах с неограниченным районом плавания.
Технические характеристики
Диапазон измеряемых температур, °С: для рис. 1,3, 4 для рис. 2 для рис. 5 Условное обозначение НСХ | от минус 200 до 500 от минус 50 до 400 от минус 50 до 200 2х50П,50П,100П, 2xPt50,Pt50, Pt100, гр.21,2хгр.21 |
Класс | В |
Материал головки термопреобразователя | сталь 12Х18Н10Т |
Материал защитной арматуры: | нержавеющая сталь |
Степень защиты от проникновения пыли и воды | 08Х18Н10Т, сплав ЗМ, ПТ-7М, бронза БрАЖНМц М-4-1 |
для рис. 1,2, 3,4 | ІР65 |
для рис. 5 | ІР00 |
Диаметр d, мм | 6,5; 7,5 для бронзы |
Длина монтажной части, L, мм | от 50 до 3550 |
Длина кабеля (рис. 5), мм | от 1000 до 10000 |

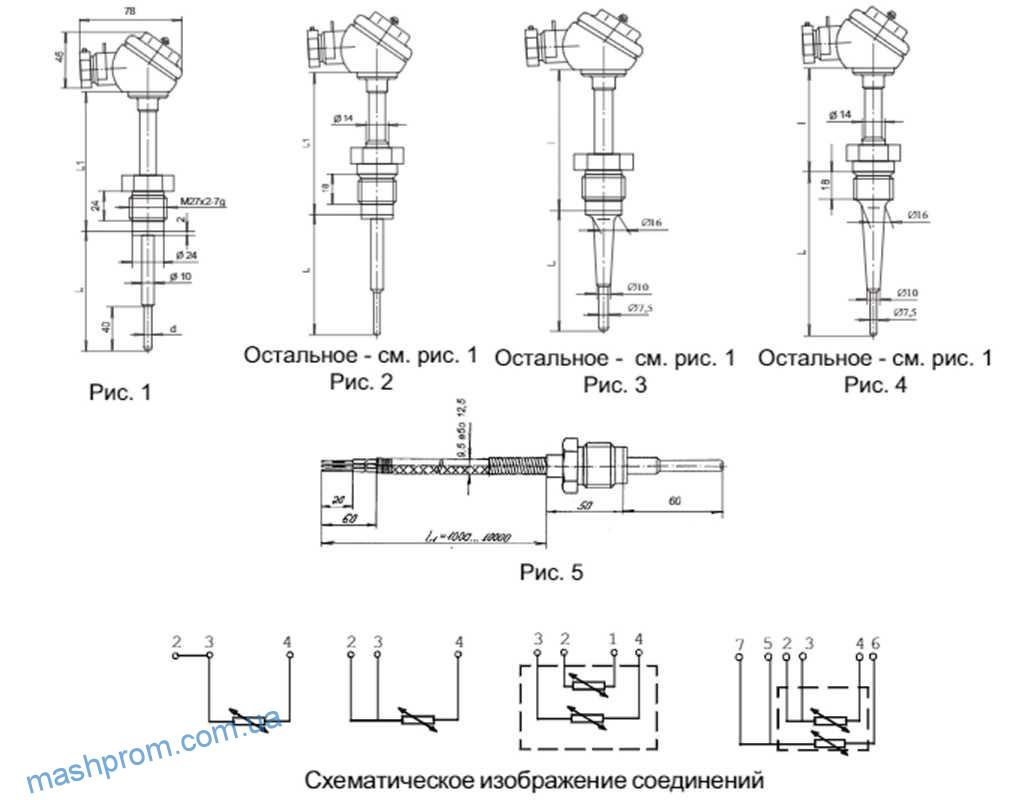

Габаритные размеры
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка (смотреть характеристики ).
3. Обозначение НСХ (смотреть общая информация ).
4. Класс допуска (смотреть общая информация ).
5. Схема соединений (смотреть характеристики / Общая информация ).
6. Количество чувствительных элементов (1 или 2), (смотреть характеристики ).
7. Длина монтажной части (L), мм (смотреть характеристики ).
8. Диаметр монтажной части, мм (смотреть характеристики ).
9. Длина внешней части, мм (смотреть характеристики ).
10. Крепеж (если без крепления, то поставить риска) (смотреть характеристики ).
11. Вариант головки, или длина выводов, мм (смотреть варианты головок ).
12. Материал защитного корпуса (смотреть характеристики / марки сталей и сплавов ).
13. Рабочий диапазон измерения температур (смотреть характеристики ).
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
