ТУ У 33.2-04850451-069-2003
Термопреобразователи сопротивления ТСП-8045Р, ТСМ-8045Р предназначены для измерения температуры воздуха, пара масла и морской воды. Применяются на судах с неограниченным районом плавания.
Технические характеристики
Диапазон измеримых температур, °С | от минус 50 до 75 |
Условное обозначение НСХ: | |
для ТСП-8045Р | 50П, 100П, Pt50, Pt100, гр.21 |
для ТСМ-8045Р | 50М |
Класс: | |
для ТСП-8045Р | В, С |
для ТСМ-8045Р | С |
Материал защитной арматуры | сталь 12X18Н1 ОТ |
Материал головки термопреобразователей | прессматериал АГ -4В |
Степень защиты от проникновения пыли и воды | ІР65 |

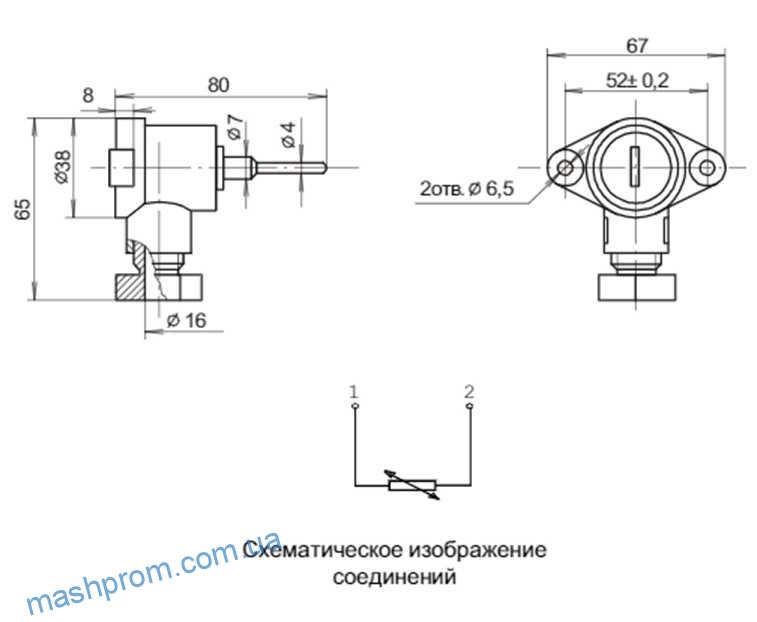

Габаритные размеры
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка (смотреть характеристики ).
3. Обозначение НСХ (смотреть общая информация ).
4. Класс допуска (смотреть общая информация ).
5. Схема соединений (смотреть характеристики / Общая информация ).
6. Количество чувствительных элементов (1 или 2), (смотреть характеристики ).
7. Длина монтажной части (L), мм (смотреть характеристики ).
8. Диаметр монтажной части, мм (смотреть характеристики ).
9. Длина внешней части, мм (смотреть характеристики ).
10. Крепеж (если без крепления, то поставить риска) (смотреть характеристики ).
11. Вариант головки, или длина выводов, мм (смотреть варианты головок ).
12. Материал защитного корпуса (смотреть характеристики / марки сталей и сплавов ).
13. Рабочий диапазон измерения температур (смотреть характеристики ).
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
