ТУ 25-02.221837-79
Термопреобразователи сопротивления ТСП-8052 предназначены для измерения температуры сред в испытательных камерах, в том числе климатических.
Технические характеристики
| Рабочий диапазон измеряемых температур ТСП-8052, °С рис. 1, 2, 3, 4 (для длин до 200 мм) рис. 2, 3, 4 (для длин свыше 200 мм) | от -100 до 200 от -200 до 400 |
| Условное обозначение НСХ преобразования (ГОСТ 6651-94) | 100П |
| Класс допуска | А, В |
| Схематическое изображение соединений | 3 |
| Количество чувствительных элементов ТСП-8052 для рис. 1, 3 для рис. 2, 4 | 1 2 |
| Показатель тепловой инерции, с, не более | 8 |
| Условное давление измеряемой среды Pу, МПа | 0,16 |
| Устойчивость к механическим воздействиям | вибропрочный |
| Материал защитной арматуры ТСП-8052 | сталь 08Х18Н10Т |

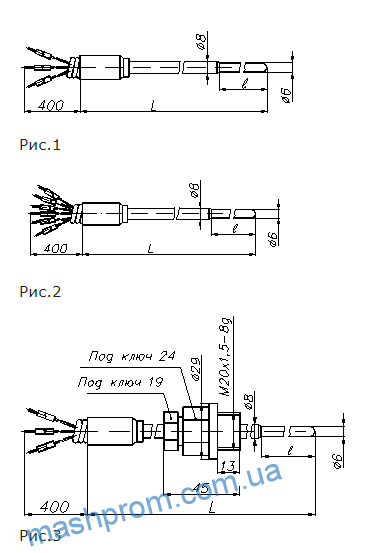

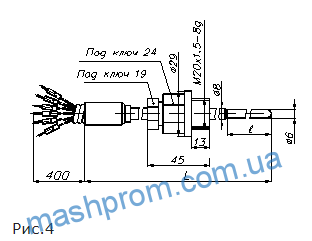

Габаритные размеры
Обозначение | Рис. | l, мм | L, мм | Класс | Кол-во элемен-тов | Рабочий диапазон, °С | Масса, кг |
| 5Ц2.821.289 | 1 | 60 | 120 | А | 1 | от минус 100 до 200 | 0,05 |
-01 | В | ||||||
-02 | 2 | 85 | А | 2 | 0,06 | ||
-03 | В | ||||||
-04 | 3 | 60 | 160 | А | 1 | 0,07 | |
-05 | В | ||||||
-06 | 200 | А | 0,08 | ||||
-07 | В | ||||||
-08 | 250 | А | от минус 200 до 400 | 0,09 | |||
-09 | В | ||||||
-10 | 320 | А | 0,10 | ||||
-11 | В | ||||||
-12 | 400 | А | 0,12 | ||||
-13 | В | ||||||
-14 | 630 | А | 0,15 | ||||
-15 | В | ||||||
-16 | 4 | 85 | 160 | А | 2 | от минус 100 до 200 | 0,08 |
-17 | В | ||||||
-18 | 200 | А | 0,09 | ||||
-19 | В | ||||||
-20 | 250 | А | от минус 200 до 400 | 0,10 | |||
-21 | В | ||||||
-22 | 320 | А | 0,11 | ||||
-23 | В | ||||||
-24 | 400 | А | 0,13 | ||||
-25 | В | ||||||
-26 | 2 | 630 | А | 0,16 | |||
-27 | 4 | В | от минус 200 до 600 |

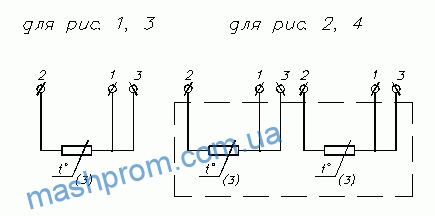

Схема соединений
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
| Примечание. По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице. | ||||
Варианты головок
| Пресcматериал АГ-4В | |
 |  |
| АГ-4В (П1) | АГ-4В под приварку (П2) |
| Алюминиевый сплав | |
 |  |
| Силуминовая (А1) | Евроголовка маленькая (А2) |
 |  |
| Евроголовка с винтом (А3) | Евроголовка с защелкой (А4) |
| Нержавеющая сталь 12X18H10T | |
 |  |
| М48х1 (Н1) | М60х1 (Н2) |
 | |
| С откидной крышкой (Н3) | |
