Преобразователи температуры термоэлектрические платиновые типа ТТПП-53, ТТПР-53

ТУ 4211-535-17113168-02

Госреестр №23913-02

Предназначены для измерения температуры газообразных химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру.

ТТПП, ТТПР-53-11

Преобразователи температуры термоэлектрические платиновые типа ТТПП-53, ТТПР-53

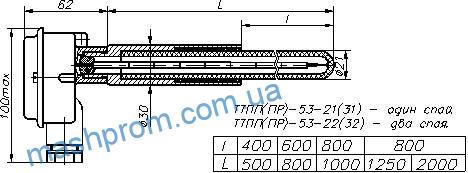

ТТПП, ТТПР-53-21, ТТПП, ТТПР-53-31, ТТПП, ТТПР-53-22, ТТПП, ТТПР-53-32

thk75_2

ТТПП, ТТПР-53-23, ТТПП, ТТПР-53-33

thk75_3

L500800100012501600
l400400600800800

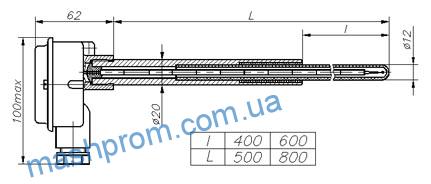

ТТПП, ТТПР-53-24, ТТПП, ТТПР-53-34

thk75_4

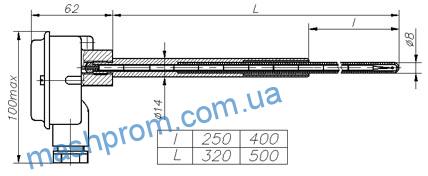

ТТПП, ТТПР-53-25, ТТПП, ТТПР-53-35

thk75_5

Технические характеристики термопреобразователей
Диапазон измеряемых температур, °Сот 0 до 1600 — для ТТПП
от 600 до 1700 — для ТТПР
Обозначения номинальной статической характеристики (НСХ)ТТПП – термопара ПП (платинородий 10 – платина) – S
ТТПП – термопара ПП (платинородий 13 – платина) – R
ТТПР – термопара ПР (платинородий 30 – платинородий 6) – B
Допускаемые отклонения от НСХ, °С
Обозначение НСХКласс допускаРабочий диапазон температур, °СПределы допускаемых отклонений от НСХ, °С
ПП (S) ПП (R)1
2		От 0 до 1100 От 1100 до 1600 От 0 до 600 От 600 до 1600± 1,0 ± 1,0 +0,003 (t — 1100) ± 1,5 ± 0,0025 · t
ПР (В)2 3От 600 до 1700 От 600 до 800 От 800 до 1700± 0,0025 · t ± 4,0 ± 0,005 · t
Рабочий спай1 или 2
изолированный
Класс допуска1 и 2 – для ТТПП;
2 и 3 – для ТТПР
Показатель тепловой инерции, с1 — для ТТПП(ТТПР)-53-11; -53-12
60 — для ТТПП(ТТПР)-53-25; -53-35
70 — для ТТПП(ТТПР)-53-24; -53-34
80 — для ТТПП(ТТПР)-53-23; -53-33
100 — для ТТПП(ТТПР)-53-21; -53-22; -53-31; -53-32
Условное давление, МПа0,4
Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
Степень защиты от пыли и влагиIP65 по ГОСТ 14254
у ТТПТ(ТТПР)-53-11 — IP00
Климатическое исполнениеПо условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
Материалзащитной арматуры:

Вид исполненияМатериал защитной арматурыДлина монтажной части, L, ммДлина керамической части, l, ммДиаметр металлического чехла, D, ммДиаметр корундовой керамики, d, ммКоличество и конструкция рабочих спаев
ТТПП-53-11 ТТПР-53-111, 2-х ка-нальный корунд320 400 500 630 800 1000 2500 3150——41 открытый
ТТПП-53-21 ТТПР-53-2112Х18Н10Т корунд500 800 1000 1250 2000400 600 800 800 80030201 изолирован
ТТПП-53-31 ТТПР-53-3115Х25Т корунд
ТТПП-53-22 ТТПР-53-2212Х18Н10Т корунд500 800 1000 1250 2000400 600 800 800 80030202 изолирован
ТТПП-53-32 ТТПР-53-3215Х25Т корунд
ТТПП-53-23 ТТПР-53-2312Х18Н10Т корунд500 800 1000 1250 1600400 400 600 800 80025151 изолирован
ТТПП-53-33 ТТПР-53-3315Х25Т корунд
ТТПП-53-24 ТТПР-53-2412Х18Н10Т корунд500 800400 60020121 изолирован
ТТПП-53-34 ТТПР-53-3415Х25Т корунд
ТТПП-53-25 ТТПР-53-2512Х18Н10Т корунд320 500250 4001481 изолирован
ТТПП-53-35 ТТПР-53-3515Х25Т корунд

головки: сплав алюминия АК-12 (АЛ-2), сталь 12Х18Н10Т

Диаметр термоэлектродов, ммв термопреобразователях ТТПП:
0,4 (0,5) для ПР-10 (+) и 0,5 ПлТ (-)
0,4 (0,5) для ПР-13 (+) и 0,5 ПлТ (-)
в термопреобразователях ТТПР:
0,4 (0,5) для ПР-30 (+) и 0,5 ПР-6 (-)
Примечание:
1) средний срок службы – 2 года при номинальной температуре применения
2) диаметры и длины металлической и корундовой части монтажных длин могут быть изменены по согласованию с заказчиком.

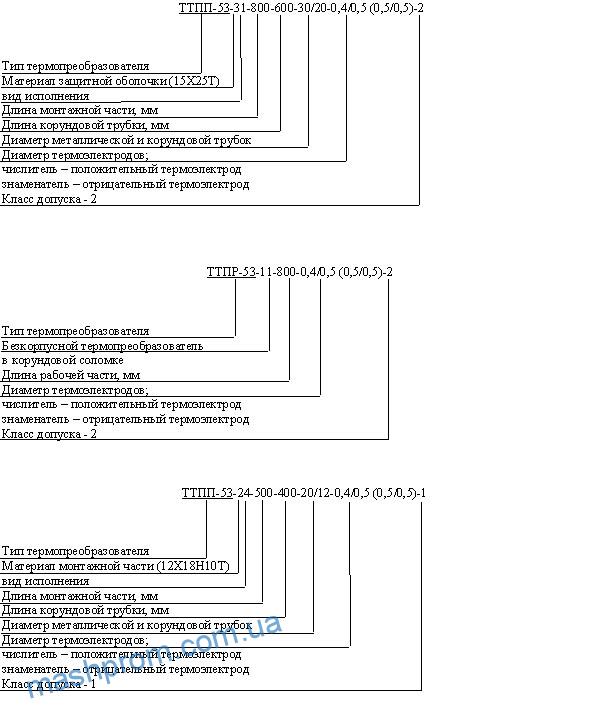

Примеры записи при заказе:

thk75_6

«
»
