Для измерения температуры печей термообработки, реакторов установок каталитического синтеза нефтепродуктов, глубинных шахт, автоклавов.
Технические характеристики по ТУ 4211-041-02566540-2005
| Кабельные многозонные термоэлектрические преобразователи | ||
|---|---|---|
| Наименование | ТХА 0309 | ТХК 0309 |
| Диапазон измеряемых температур, °C | -40…+800 | -40…+600 |
| Номинальная статическая характеристика (НСХ) | ХА(К) | ХК(L) |
| Класс допуска | 2 | |
| Показатель тепловой инерции, с | 1,5; 2,5 | |
| Степень защиты от пыли и воды | IP51 | |
| Материал защитной арматуры | Ст.12Х18Н10Т | |
| Исполнение рабочего спая | изолирован | |
| Устойчивость к вибрации | группа исп.N3 | |
| Вид климатического исполнения | У3, Т3 | |
Пример записи при заказе:
- «Преобразователь термоэлектрический ТХА 0309-01»
- «Преобразователь термоэлектрический ТХК 0309-11»

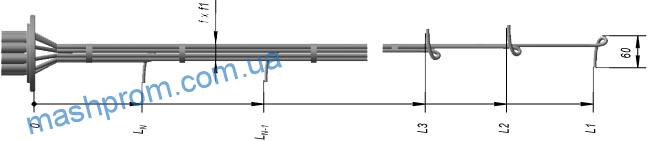

Рис.1
N=2…10
Рис.2
| Конструкт. исполнение | Рис. | НСХ | d, мм | D, мм | f, мм | f1, мм | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | Кол-во термопар |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -00 | 1,3 | ХА(К) | 1,5 | 40 | 2,5 | 4,5 | 10120 | 9120 | — | — | — | — | — | — | — | — | 2 |
| -01 | 4 | 4,5 | 8120 | 3 | |||||||||||||
| -02 | 6 | 4,5 | 7120 | 4 | |||||||||||||
| -03 | 1,4 | 50 | 6 | 6 | 6120 | 5 | |||||||||||
| -04 | 6 | 6 | 5120 | 6 | |||||||||||||
| -05 | 1,5 | 60 | 6 | 7 | 4120 | 7 | |||||||||||
| -06 | 6 | 8,5 | 3120 | 8 | |||||||||||||
| -07 | 1,6 | 70 | 6 | 8,5 | 2120 | 9 | |||||||||||
| -08 | 8 | 9 | 1120 | 10 | |||||||||||||
| -09 | 1,3 | ХК(L) | 40 | 2,5 | 4,5 | — | — | — | — | — | — | — | — | 2 | |||
| -10 | 4 | 4,5 | 8120 | 3 | |||||||||||||
| -11 | 6 | 4,5 | 7120 | 4 | |||||||||||||
| -12 | 1,4 | 50 | 6 | 6 | 6120 | 5 | |||||||||||
| -13 | 6 | 6 | 5120 | 6 | |||||||||||||
| -14 | 1,5 | 60 | 6 | 7 | 4120 | 7 | |||||||||||
| -15 | 6 | 8,5 | 3120 | 8 | |||||||||||||
| -16 | 1,6 | 70 | 6 | 8,5 | 2120 | 9 | |||||||||||
| -17 | 8 | 9 | 1120 | 10 | |||||||||||||
| -18 | 1,3 | ХА(К) | 3,0 | 40 | 5 | 9 | — | — | — | — | — | — | — | — | 2 | ||
| -19 | 8,5 | 9 | 8120 | 3 | |||||||||||||
| -20 | 11 | 9 | 7120 | 4 | |||||||||||||
| -21 | 1,4 | 50 | 11 | 11 | 6120 | 5 | |||||||||||
| -22 | 11 | 11 | 5120 | 6 | |||||||||||||
| -23 | 1,5 | 60 | 11 | 13 | 4120 | 7 | |||||||||||
| -24 | 11 | 14,5 | 3120 | 8 | |||||||||||||
| -25 | 1,6 | 70 | 11 | 14,5 | 2120 | 9 | |||||||||||
| -26 | 13 | 15 | 1120 | 10 | |||||||||||||
| -27 | 1,3 | ХK(L) | 40 | 5 | 9 | — | — | — | — | — | — | — | — | 2 | |||
| -28 | 8,5 | 9 | 8120 | 3 | |||||||||||||
| -29 | 11 | 9 | 7120 | 4 | |||||||||||||
| -30 | 1,4 | 50 | 11 | 11 | 6120 | 5 | |||||||||||
| -31 | 11 | 11 | 5120 | 6 | |||||||||||||
| -32 | 1,5 | 60 | 11 | 13 | 4120 | 7 | |||||||||||
| -33 | 11 | 14,5 | 3120 | 8 | |||||||||||||
| -34 | 1,6 | 70 | 11 | 14,5 | 2120 | 9 | |||||||||||
| -35 | 13 | 15 | 1120 | 10 | |||||||||||||
| -36 | 2,3 | ХА(К) | 1,5 | 40 | 2,5 | 4,5 | 10000 | 9000 | — | — | — | — | — | — | — | — | 2 |
| -37 | 4 | 4,5 | 8000 | 3 | |||||||||||||
| -38 | 6 | 4,5 | 7000 | 4 | |||||||||||||
| -39 | 2,4 | 50 | 6 | 6 | 6000 | 5 | |||||||||||
| -40 | 6 | 6 | 5000 | 6 | |||||||||||||
| -41 | 2,5 | 60 | 6 | 7 | 4000 | 7 | |||||||||||
| -42 | 6 | 8,5 | 3000 | 8 | |||||||||||||
| -43 | 2,6 | 70 | 6 | 8,5 | 2000 | 9 | |||||||||||
| -44 | 8 | 9 | 1000 | 10 | |||||||||||||
| -45 | 2,3 | ХК(L) | 40 | 2,5 | 4,5 | — | — | — | — | — | — | — | — | 2 | |||
| -46 | 4 | 4,5 | 8000 | 3 | |||||||||||||
| -47 | 6 | 4,5 | 7000 | 4 | |||||||||||||
| -48 | 2,4 | 50 | 6 | 6 | 6000 | 5 | |||||||||||
| -49 | 6 | 6 | 5000 | 6 | |||||||||||||
| -50 | 2,5 | 60 | 6 | 7 | 4000 | 7 | |||||||||||
| -51 | 6 | 8,5 | 3000 | 8 | |||||||||||||
| -52 | 2,6 | 70 | 6 | 8,5 | 2000 | 9 | |||||||||||
| -53 | 8 | 9 | 1000 | 10 | |||||||||||||
| -54 | 1,3 | ХА(К) | 3,0 | 40 | 5 | 9 | — | — | — | — | — | — | — | — | 2 | ||
| -55 | 8,5 | 9 | 8000 | 3 | |||||||||||||
| -56 | 11 | 9 | 7000 | 4 | |||||||||||||
| -57 | 1,4 | 50 | 11 | 11 | 6000 | 5 | |||||||||||
| -58 | 11 | 11 | 5000 | 6 | |||||||||||||
| -59 | 1,5 | 60 | 11 | 13 | 4000 | 7 | |||||||||||
| -60 | 11 | 14,5 | 3000 | 8 | |||||||||||||
| -61 | 1,6 | 70 | 11 | 14,5 | 2000 | 9 | |||||||||||
| -62 | 13 | 15 | 1000 | 10 | |||||||||||||
| -63 | 1,3 | ХK(L) | 40 | 5 | 9 | — | — | — | — | — | — | — | — | 2 | |||
| -64 | 8,5 | 9 | 8000 | 3 | |||||||||||||
| -65 | 11 | 9 | 7000 | 4 | |||||||||||||
| -66 | 1,4 | 50 | 11 | 11 | 6000 | 5 | |||||||||||
| -67 | 11 | 11 | 5000 | 6 | |||||||||||||
| -68 | 1,5 | 60 | 11 | 13 | 4000 | 7 | |||||||||||
| -69 | 11 | 14,5 | 3000 | 8 | |||||||||||||
| -70 | 1,6 | 70 | 11 | 14,5 | 2000 | 9 | |||||||||||
| -71 | 13 | 15 | 1000 | 10 |
