ТУ 4211-500-17113168-96
Госреестр №15421-96
Предназначены для измерения температуры газообразных и жидких, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру сред и твердых тел.
| Тип и вид исполнения | ||||||||
|---|---|---|---|---|---|---|---|---|
| ТХА-1-1, ТХК-1-1 | ТХА-1-2, ТХК-1-2 | ТХА-1-3, ТХК-1-3 | ТХА-1-4, ТХК-1-4 | |||||
| Монтажная длина L, мм | Масса, кг | Монтажная длина L, мм | Масса, кг | Монтажная длина L, мм | Масса, кг | Монтажная длина L, мм | Длина от пояска до головки | Масса, кг |
| 120 | 0,230 | 120 | 0,220 | 20 | 80 | 0,220 | ||
| 160 | 0,250 | 160 | 0,240 | 40 | 120 | 0,230 | ||
| 200 | 0,270 | 200 | 0,270 | 80 | 80 | 0,230 | ||
| 250 | 0,280 | 250 | 0,270 | 80 | 160 | 0,240 | ||
| 320 | 0,330 | 320 | 0,310 | 320 | 0,320 | 100 | 160 | 0,240 |
| 400 | 0,350 | 400 | 0,340 | 400 | 0,350 | 160 | 100 | 0,240 |
| 500 | 0,380 | 500 | 0,370 | 500 | 0,380 | 200 | 200 | 0,300 |
| 630 | 0,420 | 630 | 0,410 | 630 | 0,420 | 250 | 160 | 0,330 |
| 800 | 0,480 | 800 | 0,470 | 800 | 0,480 | 320 | 80 | 0,300 |
| 1000 | 0,550 | 1000 | 0,540 | 1000 | 0,550 | 320 | 320 | 0,400 |
| 1250 | 0,670 | 1250 | 0,660 | 400 | 250 | 0,400 | ||
| 1600 | 0,820 | 1600 | 0,810 | 500 | 120 | 0,400 | ||
| 2000 | 0,970 | 2000 | 0,950 | 630 | 170 | 0,470 | ||
| 800 | 200 | 0,490 | ||||||
| 1000 | 200 | 0,560 | ||||||
| 1250 | 200 | 0,670 | ||||||
| 1600 | 200 | 0,830 | ||||||
| Технические характеристики термопреобразователей | |
|---|---|
| Диапазон измеряемых температур, °С | от -50 до 800 — для ТХА от -50 до 600 — для ТХК от -50 до 600 — для ТХА-1-4 |
| Рабочий спай | 1 или 2
|
| Показатель тепловой инерции, с | 40 — для ТХА(ТХК)-1-1, ТХА(ТХК)-1-2 20 — для ТХА(ТХК)-1-3 — изолированный спай 8 — для ТХА(ТХК)-1-3; ТХА(ТХК)-1-4 (неизолированный спай) |
| Условное давление, МПа | до 6,3 — для рис.1,3,4 до 0,4 — для рис.2 |
| Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84 | |
| Класс допуска | 1 или 2 — для ХА(К) 2- для ХК(L) |
| Термоэлектроды | хромель-алюмель – ХА(К) хромель-копель – ХК(L) |
| Степень защищенности от пыли и влаги IP65 по ГОСТ 14254 | |
| Климатическое исполнение | по условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69 |
| Материал | защитной арматуры: сталь 12Х18Н10Т головки: прессматериал АГ-4В |
| Примечание: 1) термопреобразователи могут комплектоваться подвижным штуцером или защитными гильзами; 2) по согласованию с заказчиком рабочие длины термопреобразователей могут быть изменены. | |

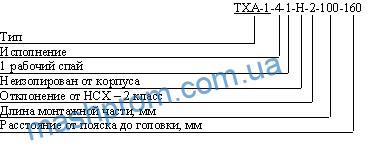

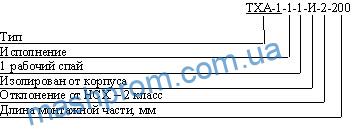

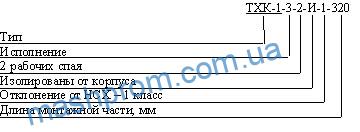

Примеры записи при заказе:
