ТУ У3 48-04850451-055-1999
Преобразователи термоэлектрические ТХА-1090, ТХК-1090 предназначены для измерения температуры воды, масла, пара, воздуха, металлоконструкций, подшипников, оборудования атомных электростанций и т.п.
Технические характеристики
| Рабочий диапазон измеряемых температур, °С | от -50 до +400 | |
| Литерное обозначение НСХ преобразования (ГОСТ 3044) | ||
| для ТХА-1090 для ТХК-1090 Класс (ГОСТ 6616) Количество рабочих спаев для рис. 1, 2, 3, 5, 6 для рис. 4 Показатель тепловой инерции, с, не более для рис. 1, 2, 5, 6 для рис. 3, 4 (с изолированным рабочим спаем) для рис. 3, 4 (с неизолированным рабочим спаем) Условное давление измеряемой среды Pу, МПа для рис. 1, 5, 6 для рис. 2, 3, 4 Материал защитной арматуры Материал головки | К 1 30 8 0,63 | |
| Головка термопреобразователя водозащиненного исполнения. | ||
| Устойчивочть к механическим воздействиям Термопреобразователи могут комплектоваться: ТХА-1090, ТХК-1090 (рис.3,4) | виброустойчивые, вибропрочные, удароустойчивые, ударопрочные, сейсмоустойчивые, сейсмопрочные штуцером передвижным 5Ц4.473.002-01 | |

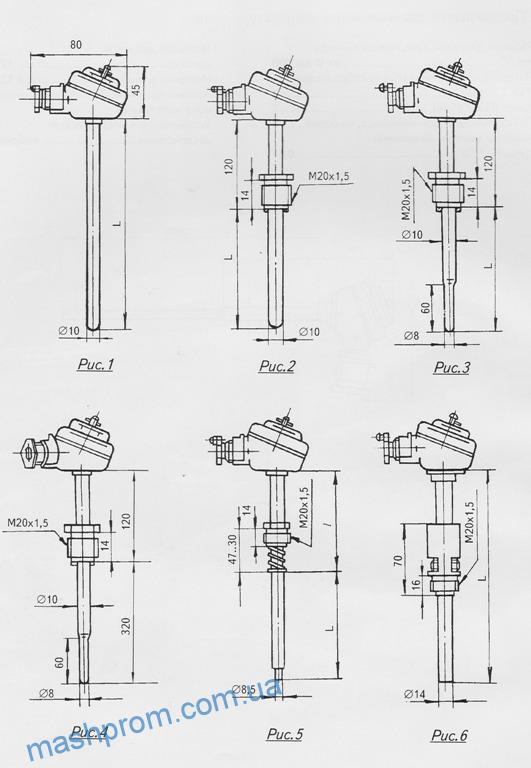

Габаритные размеры
| Рис.1 | 1500 | 1250 | |||||
| Рис.2, 3 | L,мм | 120 | 160 | 200 | 250 | 320 | 400* |
| 500 | 630* | 800 | 1250* | ||||
| l,мм | 80 | 100 | 120 | 160 | |||
| Рис.5 | L,мм | 320 | 10 | 160 | 40 | 500 | 80 |
| l,мм | 160 | 170 | 200 | 250 | |||
| L,мм | 100 | 250 | 630 | 200 | 800 | 400 | |
| Рис.6 | L,мм | 250 | 320 | 630 | 800 | ||
* — только для рис. 2
