ТУ У 33.2-04850451-071-2003
Термопреобразователи сопротивления ТХА-1172Р предназначены для измерения температуры воды, пара и отработанных газов. Используется на кораблях с неограниченным районом плавания.
Технические характеристики
| Диапазон измеряемых температур, ° С: для рис. 1,3, 7 для рис. 2,4,5, 8 для рис. 6 Буквенная обозначение НСХ | от 0 до 600 от 0 до 800 от минус 40 до 600
К |
| класс | 1 или 2 |
| Показатель тепловой инерции, с, не более: | |
| для рис. 1-4, 7, 8 | 60 |
| для рис. 5 | 5 |
| для рис. 6 | 2 |
| Материал головки термопреобразователя | |
| для рис. 1, 2, 7, 8 | пресматериал АГ -4В |
| для рис. 3,4,5, 6 | нержавеющая сталь 12Х18Н10Т |
| Материал защитной арматуры | 12Х18Н10Т, 10Х17Н13М2Т, нержавеющая сталь |
| Степень защиты от проникновений пыли и воды | ИР65 |
| Длина L, мм | от 80 до 400 |
| Условное давление измеряемой среды, МПа: | |
| для рис. 1,3, 7 | 2,5 |
| для рис. 2, 4, 8 | 10,0 |
| для рис. 5 | 0,25 |
| для рис. 6 | 32 |

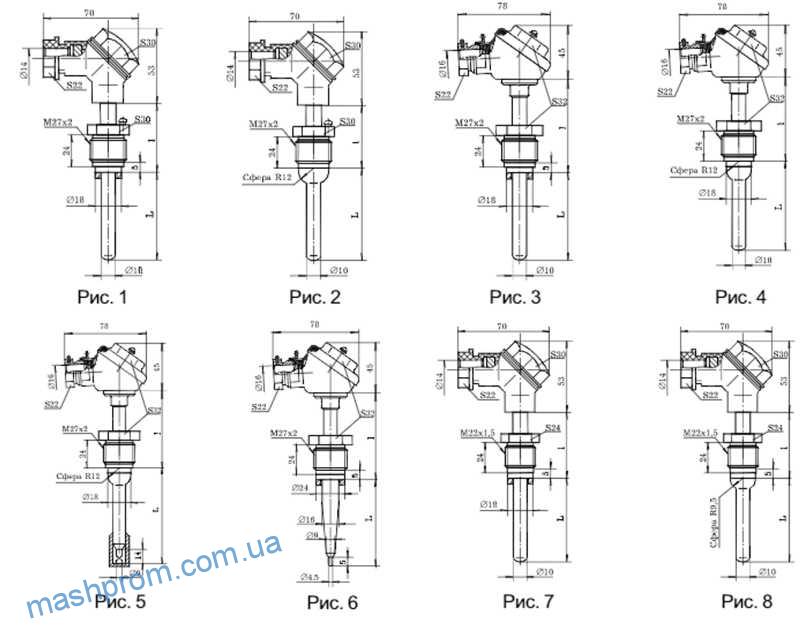

Габаритные размеры
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка (смотреть характеристики ).
3. Обозначение НСХ (смотреть общая информация ).
4. Класс допуска (смотреть общая информация ).
5. Схема соединений (смотреть характеристики / Общая информация ).
6. Количество чувствительных элементов (1 или 2), (смотреть характеристики ).
7. Длина монтажной части (L), мм (смотреть характеристики ).
8. Диаметр монтажной части, мм (смотреть характеристики ).
9. Длина внешней части, мм (смотреть характеристики ).
10. Крепеж (если без крепления, то поставить риска) (смотреть характеристики ).
11. Вариант головки, или длина выводов, мм (смотреть варианты головок ).
12. Материал защитного корпуса (смотреть характеристики / марки сталей и сплавов ).
13. Рабочий диапазон измерения температур (смотреть характеристики ).
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
