ТУ 4211-530-17113168-98
Госреестр №17465-98
Предназначены для измерения температуры газообразных, жидких, сыпучих и твердых, химически неагрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру.
Конструкция разборная.
| Тип и вид исполнения | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТХА-12-2, ТХК-12-2 | Монтажная длина L, мм | Изолированный рабочий спай | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 |
| Неизолированный рабочий спай | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | ||
| Масса, кг | 0,325 | 0,350 | 0,370 | 0,400 | 0,430 | 0,460 | 0,510 | 0,580 | 0,650 | ||
| ТХА-12-1, ТХК-12-1 | Монтажная длина L, мм | Изолированный рабочий спай | — | — | — | 320 | 400 | 500 | 630 | 800 | 1000 |
| Неизолированный рабочий спай | — | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 | ||
| Масса, кг | 0,290 | 0,310 | 0,340 | 0,360 | 0,410 | 0,460 | 0,500 | 0,570 | |||
| Технические характеристики термопреобразователей | |
|---|---|
| Диапазон измеряемых температур, °С | от -50 до 800 для ТХА от -50 до 600 для ТХК |
| Горячий спай | 1 Н — неизолированный от корпуса И — изолированный от корпуса |
| Класс допуска | 1 или 2 — для ХА(К) 2 — для ХК(L) |
| Термоэлектроды | хромель-алюмель – ХА(К) хромель-копель – ХК(L) |
| Показатель тепловой инерции, с | 20 для горячего спая неизолированного от корпуса 40 для горячего спая изолированного от корпуса |
| Условное давление, МПа | 0,4 для ТХА-12-1, ТХК-12-1 6,3 для ТХА-12-2, ТХК-12-2 |
| Виброустойчивые и вибропрочные по группе№3 ГОСТ 12997-84 | |
| Степень защиты от пыли и влаги | IP65 по ГОСТ 14254 |
| Климатическое исполнение | По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69 |
| Материал | защитной арматуры: сталь 12Х18Н10Т головки: сплав алюминиевый АК-12 (АЛ-2) |
| Примечание: Термометрическая вставка может быть выполнена из термопарного кабеля КТМС | |

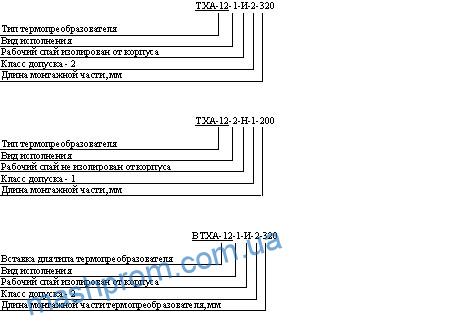

Примеры записи при заказе:
