ТУ 4211-530-17113168-98
Госреестр №17465-98
Предназначены для измерения температуры газообразных, жидких, сыпучих и твердых, химически неагрессивных сред, а также агрессивных, не разрушающих защитную арматуру.
| Монтажная длина L, мм | 120 | 160 | 200 | 250 | 320 |
|---|---|---|---|---|---|
| Масса, кг | 0,810 | 0,830 | 0,850 | 0,890 | 0,960 |
| Технические характеристики термопреобразователей | |
|---|---|
| Диапазон измеряемых температур, °С | от -50 до 800 |
| Рабочий спай | 1 изолированный или неизолированный |
| Класс допуска | 1 или 2 |
| Термоэлектроды | хромель-алюмель – ХА(К) |
| Показатель тепловой инерции, с | 8 горячий спай неизолированный от корпуса 20 горячий спай изолированный от корпуса |
| Условное давление, МПа | 6,3 |
| Виброустойчивые и вибропрочные по группе№3 ГОСТ 12997-84 | |
| Степень защиты от пыли и влаги | по ГОСТ 14254 IP65 – с удлинительным кабелем КТМСТ; IP40 – с удлинительным кабелем СФКЭ и кабелем в минеральной оплетке |
| Климатическое исполнение | По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69 |
| Материал | защитной арматуры: сталь 12Х18Н10Т термоэлектроды: номинальная статическая характеристика (НСХ) ХА(К), диаметр 0,7; 1,2 мм |
| Удлинительные кабели (провода) | — СФКЭ-ХА – 2х0,5 мм2 – провод многожильный термоэлектродный со стеклофторопластовой изоляцией, экранированный. Допускает работу до 250 °С — КМСТ-ХА – 2х0,2 мм2 – кабель многожильный в силиконовой изоляции термопарный. Допускает работу до 200 °С — кабель в оплетке из кремнеземной нити высокотемпературный |
| Примечание: 1) по согласованию с заказчиком длина рабочей части термопреобразователя и удлинительного кабеля (провода) может быть изменена. | |

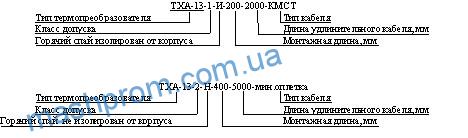

Примеры записи при заказе:
