ТУ 4211-560-17113168-01
Госреестр №21602-01
Предназначены для измерения температуры жидких, газообразных, твердых и сыпучих сред.
Применяются во взрывоопасных зонах согласно классификации главы 7.3 ПУЭ, в которых возможно образование взрывоопасных смесей газов, паров горючих жидкостей с воздухом категории IIe, IIB и IIC групп Т1-Т6 по ГОСТ 12.1.011, а также опасных по взрыву пылевых сред, имеющих температуру тления не ниже 135 °С (для тлеющих) или температуру самовоспламенения не ниже 135 °С (для нетлеющих пылей).

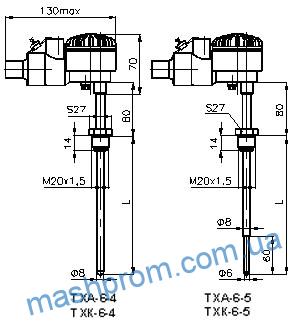

| Тип и вид исполнения | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ТХА-6-1, ТХК-6-1 | ТХА-6-2, ТХК-6-2 | ТХА-6-3, ТХК-6-3 | ТХА-6-4, ТХК-6-4 | ТХА-6-5, ТХК-6-5 | |||||
| Монтаж. длина L, мм | Масса, кг | Монтаж. длина L, мм | Масса, кг | Монтаж. длина L, мм | Масса, кг | Монтаж. длина L, мм | Масса, кг | Монтаж. длина L, мм | Масса, кг |
| 160 | 0,430 | 200 | 0,440 | 120 | 0,420 | 160 | 0,430 | 120 | 0,420 |
| 200 | 0,440 | 250 | 0,460 | 160 | 0,430 | 200 | 0,440 | 160 | 0,430 |
| 250 | 0,460 | 320 | 0,480 | 200 | 0,440 | 250 | 0,460 | 200 | 0,440 |
| 320 | 0,480 | 400 | 0,505 | 250 | 0,460 | 320 | 0,480 | 250 | 0,460 |
| 400 | 0,505 | 500 | 0,535 | 320 | 0,480 | 400 | 0,505 | 320 | 0,480 |
| 500 | 0,535 | 400 | 0,505 | 500 | 0,535 | 400 | 0,505 | ||
| 500 | 0,535 | 500 | 0,535 | ||||||
| Технические характеристики термопреобразователей | |
|---|---|
| Диапазон измеряемых температур, °С | от -50 до 800 для ТХА-6 от -50 до 600 для ТХК-6 |
| Рабочий спай | 1 или 2 изолированный или неизолированный от защитной оболочки |
| Класс допуска | 1 или 2 — для ХА(К) 2- для ХК(L) |
| Термоэлектроды | хромель-алюмель – ХА(К) хромель-копель – ХК(L) |
| Показатель тепловой инерции, с | 20 — для ТХА(ТХК)-6-1, ТХА(ТХК)-6-2, ТХА(ТХК)-6-4 (изолированный рабочий спай); 10 — для ТХА(ТХК)-6-3, ТХА(ТХК)-6-5 (изолированный рабочий спай); 8 — для ТХА(ТХК)-6-1, ТХА(ТХК)-6-2, ТХА(ТХК)-6-4 (неизолированный рабочий спай); 6- для ТХА(ТХК)-6-3, ТХА(ТХК)-6-5 (неизолированный рабочий спай) |
| Условное давление, МПа | до 6,3 — для ТХА(ТХК)-6-1, ТХА(ТХК)-6-3, ТХА (ТХК)-6-4, ТХА(ТХК)-6-5 до 0,4 — для ТХА(ТХК)-6-2 |
| Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84 | |
| Степень защиты от пыли и влаги | IP65 по ГОСТ 14254 |
| Климатическое исполнение | По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69 |
| Материал | защитной арматуры: сталь 12Х18Н10Т головки: прессматериал АГ-4В («взрывонепроницаемая оболочка d» по ГОСТ 227826 и маркировка 1ExdIICT6X) |

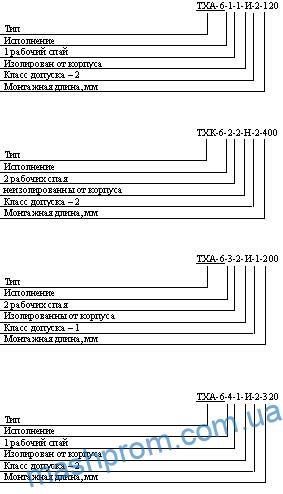

Примеры записи при заказе:
