Преобразователи термоэлектрические ТХА 9310, ТХК 9310; ТХА 9310, ТХК 9310 (кабельные)

Опубликовано в рубрике Термопреобразователи

Теги: преобразователи, ТХА 9310, ТХК 9310, ТХК 9310; ТХА 9310

Для измерения температуры жидких и газообразных, химически неагрессивных сред.

Технические характеристики по ТУ 50-93 ДДШ 2.821.011ТУ

средняя наработка до отказа при:
-номинальных температурах — 50000 ч

Технические характеристики	ТХА 9310	ТХК 9310
Диапазон измеряемых температур, °C	-40…+1000	-40…+600
Номинальная статическая характеристика	ХА(К)	ХК(L)
Класс допуска	2
Показатель тепловой инерции, с	180
Степень защиты от пыли и воды	IP55
Материал защитной арматуры	Ст.15Х25Т Ст.12Х18Н10Т	Ст.12Х18Н10Т
Исполнение рабочего спая	изолирован
Диапазон условных давлений, МПа	0,25…4,0
Материал электродов	см.таблицы исполнений
Устойчивость к вибрации	группа исп. L3
Вид климатического исполнения	УЗ, ТЗ, ТВ2

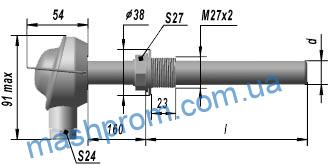

Рис.1
Ру=4,0 МПа
Штуцер неподвижный

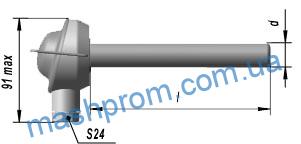

Рис.2
Ру=0,25 МПа

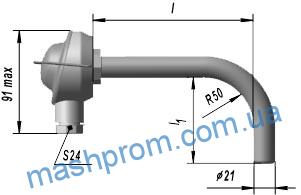

Рис.3
Ру=0,25 МПа

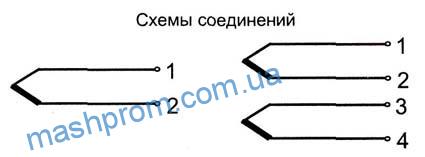

Схема 1 и схема 4
ТХК 9310, рис.1, 2:
Схема соединений 2;
Материал термоэлемента ДКРХМ 3,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790

Конструктивное исполнение Класс допуска — 2	Размеры, мм		Материал	Рис.	Диапазон измеряемых температур,°С	Условное давление, мПа
Конструктивное исполнение Класс допуска — 2	l	d	защитной арматуры	Рис.	Диапазон измеряемых температур,°С	Условное давление, мПа
-00	200	20	Сталь 12Х18Н10Т	1	-40…+600	4,0
01	320
02	400
03	800
04	1250
-20	500			2		0,25
-21	800
-22	1000
-23	1250
-24	1600
-25	2000
-26	2500
-27	3150

Материал термоэлемента	Класс допуска — 1	ДКРХМ 3,2 НХ 9,5- НМцАК 2 2 1 1 ГОСТ 1790
Материал термоэлемента	Класс допуска — 2	ДКРХМ 3,2 НХ 9,5- НМцАК 2 2 1 2 ГОСТ 1790

Конструктивное исполнение		Масса, кг	Размеры, мм		Класс допуска	Материал	Рис.	Диапазон измеряемых температур,°С	Условное давление, мПа
Конструктивное исполнение		Масса, кг	l	d	Класс допуска	защитной арматуры	Рис.	Диапазон измеряемых температур,°С	Условное давление, мПа
-76	-86	0,988	200	21	2	сталь 15Х25Т	1	40…+1000	4,0
-77	-87	1,1304	320
-78	-88	1,229	400
-79	-89	1,696	800
-80	-90	2,224	1250
-96	-106	0,977	200	20	2	сталь 12Х18Н10Т		40…+800	4,0
-97	-107	1,11	320
-98	-108	1,21	400
-99	-109	1,676	800
-100	-110	2,194	1250
-00	-16	0,79	500	21	2	сталь 15Х25Т	2	40…+1000	0,25
-01	-17	1,113	800
-02	-18	1,328	1000
-03	-19	1,597	1250
-04	-20	1,976	1600
-05	-21	2,412	2000
-06	-22	2,945	2500
-07	-23	3,646	3150
-32	-48	0,76	500	20	2	сталь 12Х18Н10Т	2	40…+800	0,25
-33	-49	1,067	800
-34	-50	1,273	1000
-35	-51	1,53	1250
-36	-52	1,89	1600
-37	-53	2,309	2000
-38	-54	2,816	2500
-39	-55	3,361	3150

Конструктивное исполнение		Масса, кг	Размеры, мм		Материал		Рис.	Диапазон измеряемых температур,°С	Условное давление, мПа
Конструктивное исполнение		Масса, кг	l	L	термоэлектродной проволоки	защитной арматуры	Рис.	Диапазон измеряемых температур,°С	Условное давление, мПа
-64	-70	1,4	400	500	ДКРХМ 3,2 НХ 9,5-НМцАК 2 2 1 2 ГОСТ 1790	сталь 15Х25Т	3	40…+1000	0,25
-65	-71	2,5	800	1000
-66	-72	3,7	1250	1600

Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХА 9310, ТХК 9310 (кабельные)

Для термопреобразователей, выполненных из кабеля КТМСП, допускается кратковременное применение при температуре до 1000°C.

Хромель-копелевые ТХК 9310 (кабельные)

Конструктивное исполнение	Масса, кг	Размеры, мм		Схема	Класс допус- ка	Материал Термоэлемента	Материал защитной арматуры	Рис.	Диапазон измеряемых температур,°С
Конструктивное исполнение	Масса, кг	l	d	Схема	Класс допус- ка	Материал Термоэлемента	Материал защитной арматуры	Рис.	Диапазон измеряемых температур,°С
-52	0,79	500	20	Сх.2	2	Кабель КТСМ(ХК) 12Х18Н10Т	сталь 12Х18Н10Т	2	40…+600
-53	1,113	800
-54	1,328	1000
-55	1,597	1250
-56	1,976	1600
-57	2,412	2000
-58	2,945	2500
-59	3,646	3150
-68	0,76	200					сталь 12Х18Н10Т	1
-69	1,067	320
-70	1,273	400
-71	1,53	800
-72	1,89	1250

Хромель-алюмелевые ТХА 9310 (кабельные)

Конструктивное исполнение Класс допуска — 2	Масса, кг	Размеры, мм		Класс допуска	Материал		Рис.	Диапазон измеряемых температур,°С
		Размеры, мм			термоэлемента	защитной арматуры
		l	d		термоэлемента	защитной арматуры
-116	0,76	500	20	2	Кабель КТМСп(ХА) ХН78Т	сталь 15Х25Т	2	40…+1000
-117	1,067	800
-118	1,273	1000
-119	1,53	1250
-120	1,89	1600
-121	2,309	2000
-122	2,816	2500
-123	3,361	3150
-124	0,79	500	21	2	Кабель КТМСп(ХА) ХН78Т	сталь 15Х25Т	2	40…+1000
-125	1,113	800
-126	1,328	1000
-127	1,597	1250
-128	1,976	1600
-129	2,412	2000
-130	2,945	2500
-131	3,646	3150
-132	0,76	500	20		Кабель КТМС(ХА) 12Х18Н10Т	сталь 12Х18Н10Т		40…+800
-133	1,067	800
-134	1,273	1000
-135	1,53	1250
-136	1,89	1600
-137	2,309	2000
-138	2,816	2500
-139	3,361	3150
-140	0,76	200	21		КТМСп(ХА) ХН78Т	сталь 15Х25Т	1	40…+1000
-141	1,067	320
-142	1,273	400
-143	1,53	800
-144	1,89	1250
-145	2,309	200	20		КТМС(ХА) 12Х18Н10Т	сталь 12Х18Н10Т		40…+800
-146	2,816	320
-147	3,361	400
-148	0,76	800
-149	1,067	1250
		l	l1
-150	1,4	400	500	Сх.2	кабель КТМСп(ХА) ХН78Т	сталь 15Х25Т	3	40…+1000
-151	2,5	800	1000
-152	3,7	1250	1600

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9310-87»
«Преобразователь термоэлектрический ТХК 9310-37»
Передвижной штуцер для рис.2 заказывается отдельно

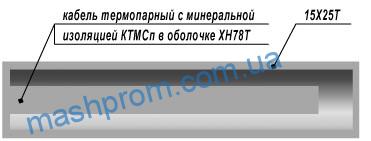

В преобразователей конструктивных исполнений ТХА 9310 -116…-152, ТХК 9310 -52…-59 и ТХК 9310 -68…-72 используется термопарный кабель с минеральной изоляцией
