Для измерения температуры в нескольких различных точках по длине, т.е. возможность осуществлять ступенчатое измерение температуры самых разнообразных длинномерных объектов в различных отраслях промышленности, в частности, для измерения температуры в реакторах установок каталитического реформинга и гидроочистки нефтепродуктов.
Термопреобразователи герметичны (водонепроницаемы).
Технические характеристики
для ТХА 9517 по ТУ 4211-041-02566540-2005, рис 1;
для ТХК 9517 по ТУ 4211-062-02566540-2006, рис 2.
| Технические характеристики | Многозонные термоэлектрические преобразователи | |
|---|---|---|
| ТХА 9517 | ТХК 9517 | |
| Диапазон измеряемых температур, °C | -40…+650 | -40…+550 |
| Номинальная статическая характеристика (НСХ) | ХА(К) | ХК(L) |
| Класс допуска | 2 | 2 |
| Показатель тепловой инерции, с | 60 | 60 |
| Степень защиты от пыли и воды | IP00 | IP00 |
| Материал защитной арматуры | Ст.12Х18Н10Т | Ст.12Х18Н10Т |
| Исполнение рабочего спая | изолирован | не изолирован |
| Устойчивость к вибрации | группа исп. N3 | группа исп. L3 |
| Вид климатического исполнения | О1, Т1 | У3, Т3 |
Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9517-01»
«Преобразователь термоэлектрический ТХК 9517-01»
Выводные концы имеют маркировку номера зоны.
Окончательная сборка многозонных термоэлектрических преобразователей производится заказчиком на объекте путем сваривания направляющих труб.

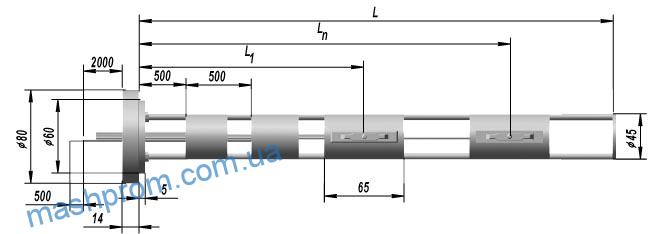

Рис.1
Многозонные термоэлектрические преобразователи ТХА 9517
| Конструктивное исполнение ТХА 9517 | Количество зон | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | L7, мм | L8, мм | L9, мм | L10, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -00 | 10 | 9775 | 3362 | 4066 | 4770 | 5474 | 6178 | 6882 | 7586 | 8290 | 8994 | 9698 |
| -01 | 9775 | 3127 | 3831 | 4535 | 5239 | 5943 | 6647 | 7351 | 8055 | 8759 | 9463 | |
| -02 | 9775 | 2892 | 3596 | 4300 | 5004 | 5708 | 6412 | 7116 | 7820 | 8524 | 9228 |
Рис.2
Многозонные термоэлектрические преобразователи ТХК 9517
Минимальный диаметр трубы для установки термопреобразователя ТХК 9517 54 мм.
| Конструктивное исполнение ТХК 9517 | Количество зон | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | L7, мм | L8, мм | L9, мм | L10, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -00 | 3 | 3150 | 1650 | 2400 | 3110 | — | — | — | — | — | — | — |
| -01 | 5180 | 2540 | 3180 | 4820 | — | — | — | — | — | — | — | |
| -02 | 10 | 6300 | 1200 | 1780 | 2300 | 2850 | 3390 | 3945 | 4500 | 5040 | 5610 | 6150 |
| -03 | 6300 | 1435 | 1950 | 2550 | 3100 | 3600 | 4150 | 4700 | 5260 | 5820 | 6020 | |
| -04 | 6300 | 1550 | 2100 | 2650 | 3150 | 3750 | 4300 | 4850 | 5370 | 5900 | 6220 | |
| -05 | 7000 | 1780 | 2350 | 2930 | 3505 | 4100 | 4660 | 5300 | 5900 | 6390 | 6800 | |
| -06 | 7000 | 1650 | 2240 | 2850 | 3450 | 4070 | 4650 | 5270 | 5820 | 6410 | 6800 | |
| -07 | 7100 | 1850 | 2400 | 2950 | 3550 | 4150 | 4755 | 5370 | 5960 | 6460 | 7060 | |
| -08 | 9000 | 1850 | 2606 | 3405 | 4150 | 4850 | 5630 | 6410 | 7200 | 7980 | 8760 | |
| -09 | 9000 | 1950 | 2650 | 3350 | 4080 | 4780 | 5440 | 6150 | 6800 | 7400 | 8100 | |
| -10 | 9000 | 2010 | 2815 | 3615 | 4400 | 5200 | 6020 | 6800 | 7600 | 8400 | 8950 | |
| -11 | 9000 | 2240 | 3045 | 3800 | 4590 | 5370 | 6150 | 6630 | 7060 | 7860 | 8660 | |
| -12 | 9000 | 2355 | 3000 | 3750 | 4485 | 5295 | 5900 | 6630 | 7300 | 8000 | 8700 |
