Для измерения температуры жидких, газообразных и сыпучих веществ.
Технические характеристики по ТУ 4211-037-02566540-2005
Допускается кратковременное применение при температуре до 1000°C
| Технические характеристики | ТХА 9709 | ТХК 9709 |
|---|---|---|
| Диапазон измеряемых температур, °C | -40…+800 | -40…+600 |
| Номинальная статическая характеристика | ХА(К) | ХК(L) |
| Класс допуска | 2 | |
| Показатель тепловой инерции, с | 3, 4, 6 | |
| Степень защиты от пыли и воды | IP51 | |
| Материал защитной арматуры | Ст.ХН78Т | Ст.12Х18Н10Т |
| Исполнение рабочего спая | изолирован | |
| Устойчивость к вибрации | группа исп. N2 | |
| Вид климатического исполнения | УЗ, ТЗ | |
Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9709-01»
«Преобразователь термоэлектрический ТХК 9709-19»

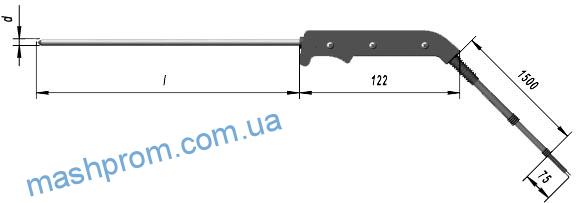

Рис.1

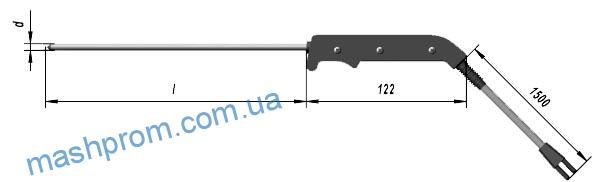

Рис.2
Хромель-алюмелевые ТХА 9709
Материал защитной арматуры: Сталь ХН78Т
| Конструктивное исполнение | l, мм | d, мм | Рис. | Диапазон измеряемых температур, °С | Показатель тепловой инерции |
|---|---|---|---|---|---|
| -00 | 200 | 3 | 1 | -40…+600(кратковременно до 800) | 3 |
| -01 | 250 | 4 | -40…+800 (кратковременно до 1000) | 4 | |
| -02 | 320 | ||||
| -03 | 400 | ||||
| -04 | 500 | ||||
| -05 | 630 | 5 | 6 | ||
| -06 | 800 | ||||
| -07 | 1000 | ||||
| -08 | 1600 | ||||
| -09 | 200 | 3 | 2 | -40…+600 (кратковременно до 800) | 3 |
| -10 | 250 | 4 | -40…+800 (кратковременно до1000) | 4 | |
| -11 | 320 | ||||
| -12 | 400 | ||||
| -13 | 500 | ||||
| -14 | 630 | 5 | 6 | ||
| -15 | 800 | ||||
| -16 | 1000 | ||||
| -17 | 1600 |
Хромель-копелевые ТХК 9709
Материал защитной арматуры: Сталь 12Х18Н10Т
Диапазон измеряемых температур, °C: -40…+600
| Конструктивное исполнение | l, мм | d, мм | Рис. | Диапазон измеряемых температур, °С | Показатель тепловой инерции |
|---|---|---|---|---|---|
| -18 | 200 | 3 | 1 | -40…+800 | 3 |
| -19 | 250 | 4 | 4 | ||
| -20 | 320 | ||||
| -21 | 400 | ||||
| -22 | 500 | ||||
| -23 | 630 | 5 | 6 | ||
| -24 | 800 | ||||
| -25 | 1000 | ||||
| -26 | 1600 | ||||
| -27 | 200 | 3 | 2 | 3 | |
| -28 | 250 | 4 | 4 | ||
| -29 | 320 | ||||
| -30 | 400 | ||||
| -31 | 500 | ||||
| -32 | 630 | 5 | 6 | ||
| -33 | 800 | ||||
| -34 | 1000 | ||||
| -35 | 1600 | -40…+800 (кратковременно до 800) |
