ТУ 3184-016-10785350-2007
Применяются для надежного соединения труб с тормозной арматурой, тормозными приборами и труб между собой без
нарезания резьбы на трубах для пассажирского вагона.
Применение безрезьбовых соединений труб снижает затраты на ремонт, повышает надежность и
герметичность соединений воздухопровода, упрощает их обслуживание.
Эластичный материал, применяемый в качестве уплотнений, компенсирует неровности на
поверхности труб, а также компенсирует негативное влияние вибрационных и ударных нагрузок во
время движения поезда.
- 6 лет гарантии
- легкая сборка, не требующая подгонки длины труб и нарезания на них резьбы
- не требуется специальный инструмент и высокая квалификация персонала
- низкие затраты на обслуживание
- минимизация напряжений, возникающих при монтаже и эксплуатации, приводящих к излому подводящей трубы
- высокая надежность соединения
| Параметры | Условный номер | ||
|---|---|---|---|
| 5201 | 5202 | ||
| Максимальное рабочее давление, МПа (кгс/см²) | 1,0 (10) | ||
| Интервал рабочих температур, °С | ±60 | ||
| Наружн. диаметр присоединяемых труб, мм | 22 | 27 | |
| Момент затяжки накидных гаек соединений безрезьбовых, Н∙м | 100±15 | 150±15 | |
| Размер под ключ, мм | 41 | 46 | |
| Габаритные размеры, мм | 118х48х92 | 126х53х101 | |
| Масса не более, кг | 1,2 | 1,4 | |
| Гарант. срок хранения/эксплуатации, лет | 6/6 | ||
| Назначенный срок службы, лет | 28 | ||
 |  |

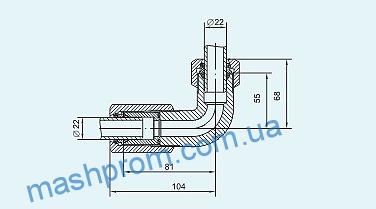

Сборочный чертёж угольника 5201 |
 |  |

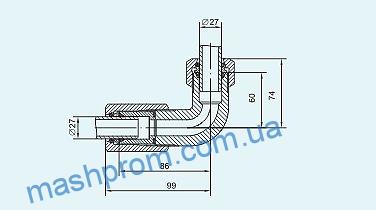

Сбо |
