Ультразвуковая головка (форсунка) “Вулкан”, предназначена для надёжной растопки и эффективного, топливосберегающего сжигания мазута в паровых котлах и энергоустановках. Головка предлагается с целью замены известных паро-механических головок.
ПРИНЦИП ДЕЙСТВИЯ
В головке реализован комбинированный способ распыливания топлива, совмещающий центробежный эффект и эффект гидродинамической и ультразвуковой кавитации, с генерированием и наложением на топливный факел акустических и ультразвуковых колебаний.
Кавитация (коллапс пузырьков) и, как следствие, высокое качества распыла топлива (средний диаметр Заутера от 80…100 мкм), протекание процесса горения в ультразвуковом поле означают, что горящее вещество находится в сильно возбуждённом состоянии, зависящем не только от температуры. Химические реакции идут с большими скоростями и начинаются при пониженных температурах. Это значит, что применение головок «Вулкан» «катализирует», «промотирует» процессы выгорания топлива, обеспечивает полноту сгорания близкую к единице, обеспечивает отсутствие не условного, а истинного химического недожога топлива при предельно низких избытках воздуха (окислителя). По нашим данным, головка «Вулкан» не имеет аналогов и конкурентов.
ПРЕИМУЩЕСТВА
Отличительными особенностями данной форсунки, по сравнению с традиционными паромеханическими форсунками, являются её высокая экономичность, надежность и простота в обслуживании. Высокая надежность достигается благодаря простоте конструкции и применению материалов, рассчитанных на многолетнюю длительную эксплуатацию.
Преимущества ультразвуковых форсунок (головок) «Вулкан»:
— обеспечение надёжной растопки и эффективного экономичного сжигания мазута с давлением подачи от 4 до 40 ати, с давлением распыливающего пара 4…6 ати, удельным расходом пара не более 2% от расхода мазута;
— снижение удельного расхода мазута на ~ 0,5% и выше;
— изменение диапазона регулирования расхода топлива от 30 до 100%.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||
Давление пара, ати | 5…3 | |||||||
Давление мазута, ати | 7 | 10 | 15 | 20 | 25 | 30 | 35 | |
Тип | Обозначение | Производительность, кг/ч ±1,5% | ||||||
ГПМУ-200 | ГМУ.0020.000 | 90 | 105 | 130 | 150 | 170 | 185 | 200 |
ГПМУ-250 | ГМУ.0025.000 | 110 | 135 | 165 | 190 | 210 | 230 | 250 |
ГПМУ-300 | ГМУ.0030.000 | 135 | 160 | 195 | 225 | 250 | 275 | 300 |
ГПМУ-350 | ГМУ.0035.000 | 155 | 185 | 230 | 265 | 295 | 325 | 350 |
ГПМУ-400 | ГМУ.0040.000 | 180 | 215 | 260 | 300 | 340 | 370 | 400 |
ГПМУ-500 | ГМУ.0050.000 | 225 | 265 | 325 | 380 | 420 | 465 | 500 |
ГПМУ-600 | ГМУ.0060.000 | 270 | 320 | 395 | 455 | 505 | 555 | 600 |
ГПМУ-700 | ГМУ.0070.000 | 315 | 375 | 460 | 530 | 590 | 650 | 700 |
ГПМУ-800 | ГМУ.0080.000 | 360 | 430 | 525 | 605 | 675 | 740 | 800 |
ГПМУ-900 | ГМУ.0090.000 | 400 | 480 | 590 | 680 | 760 | 835 | 900 |
ГПМУ-1000 | ГМУ.0100.000 | 445 | 535 | 650 | 760 | 845 | 925 | 1000 |
ГПМУ-1200 | ГМУ.0120.000 | 560 | 670 | 820 | 950 | 1050 | 1155 | 1250 |
ГПМУ-1500 | ГМУ.0150.000 | 670 | 800 | 980 | 1130 | 1260 | 1390 | 1500 |
ГПМУ-1700 | ГМУ.0170.000 | 780 | 930 | 1150 | 1320 | 1480 | 1620 | 1750 |
ГПМУ-2000 | ГМУ.0200.000 | 900 | 1050 | 1300 | 1500 | 1700 | 1850 | 2000 |
ГПМУ-2200 | ГМУ.0220.000 | 1000 | 1200 | 1450 | 1700 | 1900 | 2100 | 2250 |
ГПМУ-2500 | ГМУ.0250.000 | 1100 | 1350 | 1650 | 1900 | 2100 | 2300 | 2500 |
ГПМУ-2700 | ГМУ.0270.000 | 1250 | 1450 | 1800 | 2100 | 2300 | 2550 | 2750 |
ГПМУ-3000 | ГМУ.0300.000 | 1350 | 1600 | 1950 | 2250 | 2550 | 2800 | 3000 |
ГПМУ-3200 | ГМУ.0320.000 | 1450 | 1750 | 2150 | 2450 | 2750 | 3000 | 3250 |
ГПМУ-3500 | ГМУ.0350.000 | 1550 | 1850 | 2300 | 2650 | 2950 | 3250 | 3500 |
ГПМУ-3700 | ГМУ.0370.000 | 1700 | 2000 | 2450 | 2850 | 3150 | 3450 | 3750 |
ГПМУ-4000 | ГМУ.0400.000 | 1800 | 2150 | 2600 | 3000 | 3400 | 3700 | 4000 |
ГПМУ-4200 | ГМУ.0420.000 | 1900 | 2250 | 2800 | 3200 | 3600 | 3950 | 4250 |
ГПМУ-4500 | ГМУ.0450.000 | 2000 | 2400 | 2950 | 3400 | 3800 | 4150 | 4500 |
ГПМУ-4700 | ГМУ.0470.000 | 2100 | 2550 | 3100 | 3600 | 4000 | 4400 | 4750 |
ГПМУ-5000 | ГМУ.0500.000 | 2250 | 2650 | 3250 | 3800 | 4200 | 4650 | 5000 |
ГПМУ-5500 | ГМУ.0550.000 | 2450 | 2950 | 3600 | 4150 | 4650 | 5100 | 5500 |
ГПМУ-6000 | ГМУ.0600.000 | 2700 | 3200 | 3950 | 4550 | 5050 | 5550 | 6000 |
ГПМУ-7500 | ГМУ.0750.000 | 3350 | 4000 | 4900 | 5650 | 6350 | 6950 | 7500 |
ГПМУ-9000 | ГМУ.0900.000 | 4000 | 4800 | 5900 | 6800 | 7600 | 8350 | 9000 |

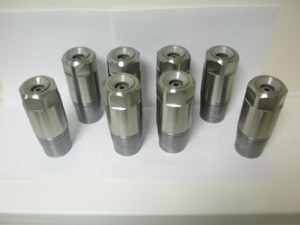

КОНСТРУКЦИЯ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ Паромеханическая ультразвуковая форсунка (головка) «Вулкан»: | ||||||||
