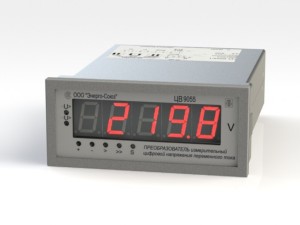

Предназначены для измерения действующего значения напряжения переменного тока, отображения результатов измерения на пятиразрядном семисегментном светодиодном индикаторе (отсчетное устройство), передачи измеренных значений с использованием портаRS-485, а также для линейного преобразования в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Приборы предназначены для включения непосредственно или через измерительные трансформаторы напряжения.
Наличие двух встроенных реле у приборов ЦВ 9055/2, ЦВ 9055/5, ЦВ 9055/6, ЦВ 9055/9, ЦВ 9055/11 позволяет осуществить коммутацию внешних цепей при принижении (реле К1) или превышении (реле К2) входным сигналом установленного порога срабатывания.
| Тип и модификация прибора | Диапазоны преобр. входного сигнала, В | Номин. значения преобр. входного сигнала (Ан), В | Диапазон выходного аналогового сигнала, мА | Диапазон сопротивл. нагрузки, кОм | Диапазон показаний отсчетного устройства | Наличие портаRS-485 | Наличие двух встр. реле |
|---|---|---|---|---|---|---|---|
| ЦВ 9055/1 | 0-125 0-250 0-400 0-500 75-125 | 100 250 400 500 100 | 0-5 | 0-3.0 | От 0 до Кт·Ан | да | да |
| ЦВ 9055/2 | 4-20 | 0-0.5 | |||||
| ЦВ 9055/3 | 0-5 | 0-3.0 | нет | ||||
| ЦВ 9055/4 | 4-20 | 0-0.5 | |||||
| ЦВ 9055/5 | 0-5 | 0-3.0 | нет | да | |||
| ЦВ 9055/6 | 4-20 | 0-0.5 | |||||
| ЦВ 9055/7 | 0-5 | 0-3.0 | нет | ||||
| ЦВ 9055/8 | 4-20 | 0-0.5 | |||||
| ЦВ 9055/9 | — | — | да | да | |||
| ЦВ 9055/10 | нет | ||||||
| ЦВ 9055/11 | нет | да | |||||
| ЦВ 9055/12 | нет | ||||||
| Примечание: Кт — коэффициент, равный отношению номинального значения первичного тока (напряжения) измерительного трансформатора к номинальному значению вторичного тока (напряжения) измерительного трансформатора. При непосредственном включении прибора Кт=1. | |||||||
| Цвет индикаторов (без указания в заказе — красный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Допускаемый ток, коммутируемый каждым реле, А | 0.3 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется от источника напряжения переменного тока от 187 до 242 В с номинальным значением 220 В частотой 50 ±0.5 Гц. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 0.5 |
| — источника питания, не более, В·А | 8.0 |
| Габаритные размеры, мм | 136х201х60 |
| Масса не более, кг | 1.9 |
| Диапазон рабочих температур, °C | от -10 до +50 |
При заказе необходимо указывать тип и модификацию прибора, номинальное значение входного сигнала.
Для приборов, предназначенных для включения через измерительный трансформатор, дополнительно необходимо указывать коэффициент трансформации измерительного трансформатора, включенного на входе прибора.
Пример записи при заказе:
ЦВ 9055/3; 75-125В; -20шт.
ЦВ 9055/3; 100В; Ктu=110000/100; -30шт.
