ЭПУ1М-7 – это цифровой электропривод постоянного тока на базе сигнальных процессоров, заменяет аналоговые электроприводы ЭПУ1М, ЭПУ1, БТУ, ЭТУ, БУВ и др.

Устройство сочетает в одном исполнении следующие возможности:

• режимы двухзонного и однозонного регулирования скорости;
• широкий диапазон регулирования;
• выбор перегрузочной способности (до 6 — в исполнениях на 25А, 40А, 100А, до 4 — в исполнении на 200А, до 3 — в исполнениях на 400А, 630А);
• встраивание в системы ЧПУ или использование в общепромышленных механизмах;
• различные варианты управления приводом (через логические входы, встроенный или дистанционный пульт, через ПК);
• интеграция в АСУ через последовательный интерфейс RS-485.

В системе управления приводом на базе сигнальных процессоров реализованы цифровые контуры :

• цифровой контур тока якоря;
• цифровой контур скорости;
• цифровой контур тока возбуждения;
• цифровой контур эдс;
• цифровая система импульсно-фазового управления (СИФУ) реверсивного тиристорного преобразователя цепи тока якоря;
• цифровая СИФУ нереверсивного тиристорного преобразователя цепи тока возбуждения.

Наличие цифровых контуров регулирования обеспечивает высокую точность и быстродействие, максимально упрощает наладку и настройку в отличие от аналоговых приводов.

Преимущества цифрового ЭПУ1М-7 перед аналоговыми приводами:

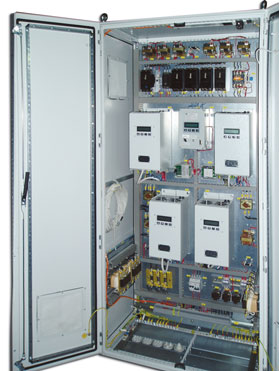

Шкаф управления для дуговой сталеплавильной печи с ЭПУ1М-7

• простой монтаж (отпадает необходимость установки перемычек и потенциометров);
• независимое чередование фаз питающей сети;
• автонастройка привода и определение параметров конкретного электродвигателя (нет необходимости ручного регулирования и настройки контуров);
• выбор и хранение до 4-х комплектов параметров с разными настройками на разные двигатели, что дает возможность более гибкой и быстрой настройки привода по заданным требованиям;
• расширенный набор защит;
• мониторинг основных параметров
• диагностика тиристоров;
• архив последних событий;
• удобный пульт управления с ЖК дисплеем с 2 строками по 20 знаков;
• возможность настройки параметров и управления через ПК;
• возможность управления по интерфейсу RS-485;
• набор различных опций дает широкие возможности (использование в качестве пускового устройства, возможность использование в режиме регулятора напряжения на активную или активно-индуктивную нагрузку);
• модульная конструкция позволяет быстро произвести ремонт устройства;
• гибкая и быстрая доработка программного обеспечения по техническому заданию заказчика.

Защиты:

• от обрыва цепи обратной связи по скорости;
• от перегрева двигателя (при наличии RTC);
• от длительной перегрузки (I2t);
• от превышения заданной скорости;
• от превышения максимально допустимого тока якоря;
• от перенапряжения в цепи якоря;
• от обрыва цепи возбуждения якоря;
• от превышения максимально допустимого тока возбуждения;
• от перегрева преобразователя;
• от недопустимого понижения напряжения;
• от исчезновения напряжения в силовой цепи;
