Предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока и отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичной цепи, и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: измерительные преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики.
Предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей.
Параметры преобразуемого входного сигнала | ||||||
---|---|---|---|---|---|---|
Ток IA = IC, А | Напряжение UAB, UBC, UCA, В | cos φ | Частота, Гц | |||
Диапазон преобр. | Номин. значение, Iн | Диапазон преобр. | Номин. значение, Uлн | Диапазон изменения | Номин. значение | |
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 | 0.5 1.0 2.5 5.0 | 0 – 120 0 – 264 0 – 456 | 100 220 380 | плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0) | плюс 1 и минус 1 | 45 – 55 |
80 – 120 | 100 | |||||
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи. |
Диапазон изменения выходного аналогового сигнала, мА | Диапазон сопротивления нагрузки, кОм | Диапазон изменения коэффициента мощности cos φ |
---|---|---|
±5.0 | 0 — 3.0 | плюс 1-0-минус 1-0-плюс 1 |
0 — 2.5 — 5.0 | 0 — 3.0 | |
4.0 — 12.0 — 20.0 | 0 — 0.5 | |
0 — 5.0 | 0 — 3.0 | плюс 1-0 |
4.0 — 20.0 | 0 — 0.5 |
Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
Пределы допускаемой основной погрешности, % | ±0.5 |
Допускаемый ток, коммутируемый каждым реле, А | 0.3 |
Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
Питание осуществляется по одному из следующих вариантов: | |
— от источника напряжения переменного тока 220 ±22 В частотой 50 Гц; | |
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; | |
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
— от измерительной цепи напряжением от 80 до 120 В. | |
Мощность, потребляемая от: | |
— измерительной цепи, не более, В·А | 6.0 |
— источника питания, не более, В·А | 6.0 |
Габаритные размеры: | |
— для ЦЛ 9259Е, мм | 98x98x138 |
— для ЦЛ 9259Р, мм | 120х120х138 |
Масса не более, кг | 1.0 |
Диапазон рабочих температур, °C | от -40 до +50 |

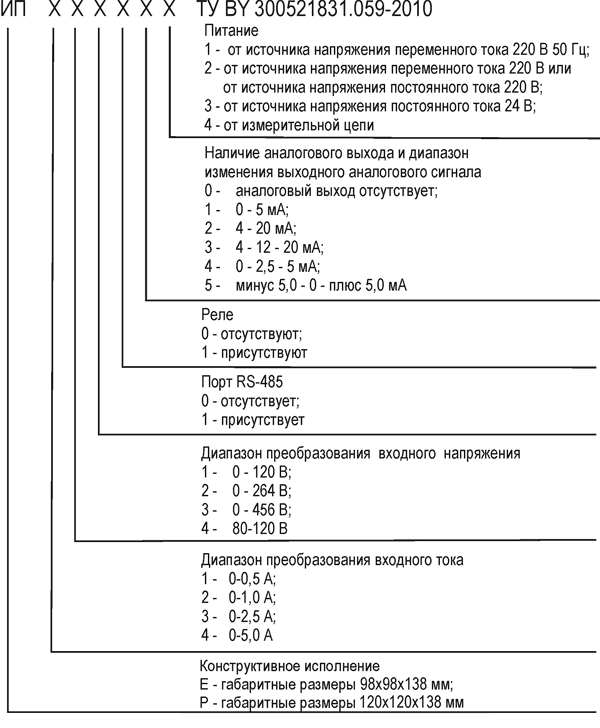

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, шестиразрядный цифровой код, определяющий диапазон преобразования входного тока, диапазон преобразования входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительных преобразователей ЦЛ 9259Р, с диапазоном преобразования входного тока 0 – 5.0 А, с диапазоном преобразования входного напряжения 0 – 264 В, с выходом RS-485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В:
ЦЛ 9259Р 4 2 1 0 2 2; -25шт.
