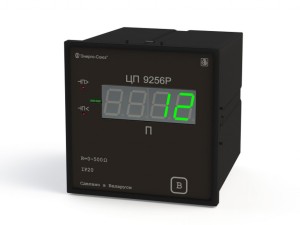

Предназначен для преобразования сигнала датчика положения привода РПН трансформатора в цифровой код, отображения номера положения переключателя на отсчетном устройстве с последующим преобразованием в унифицированный выходной аналоговый сигнал, передачи результатов преобразования на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: указатели могут применяться для автоматизации технологических процессов в электроэнергетике.
Входной сигнал — сопротивление переключателя. Суммарное сопротивление переключателя от 50 до 500 Ом. Максимальное значение сопротивления переключателя задается программно.
Встроенный источник обеспечивает протекание по переключателю тока 1, 5, 10 или 20 мА при сопротивлении переключателя в диапазоне от нуля до максимального значения. Выходной ток источника определяется потребителем при заказе.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
У указателя отсутствует гальваническая связь между входными цепями и цепями аналогового выхода, между входными цепями и цепями порта RS-485.
| Диапазон изменения выходного аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|---|---|
| 0 – 5.0 | 0 – 3.0 |
| 0 – 20.0 | 0 – 0.5 |
| 4 – 20.0 | 0 – 0.5 |
| Количество положений переключателя, шт. | 2 – 31 |
| Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой абсолютной погрешности по аналоговому выходу, mA | ±0.1 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока 220 ±22 В частотой 50 Гц; | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от источника питания, не более, В·А | 6.0 |
| Габаритные размеры: | |
| — для ЦП 9256Е, мм | 98x98x138 |
| — для ЦП 9256Р, мм | 120х120х138 |
| Масса не более, кг | 1.0 |
| Диапазон рабочих температур, °C | от -10 до +50 |

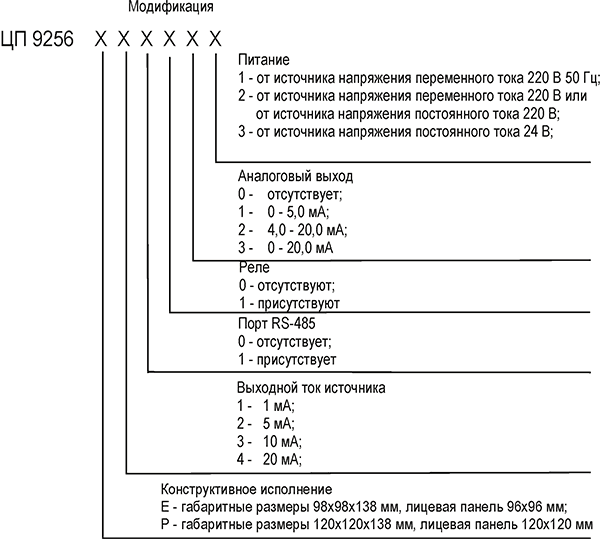

При заказе необходимо указать: тип и конструктивное исполнение, цифровой код (определяет выходной ток источника, наличие или отсутствие выхода RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания).
Пример записи при заказе указателя ЦП 9256 в конструктивном исполнении Е с выходным током источника 5 мА, с реле, без порта RS-485, с аналоговым выходом 4 – 20 мА, с универсальным источником питания:
ЦП 9256Е 2 0 1 2 2; -15шт.
