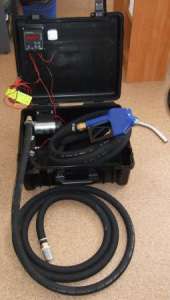

Мобильный дозатор дизельного топлива.

• Дозируемая среда: дизельное топливо;
• Ударопрочный пластиковый корпус;
• Производительность 45/ 50 л/ 80л/ 100л/мин;
• Основная относительная погрешность дозирования до ±0,5%;
• высота всасывания — 5 м, подача — 30 м;
• работа при температуре до — 30С;
• термозащита, класс защиты IP 55;
• электропитание 230В  переменного тока, или 24В постоянного тока,   мощность 250Вт;
• Вес 10 кг;
• Средний срок службы 10 лет.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ДОЗАТОРА

       Устройство дозатора

Дозатор состоит из трех функциональных блоков: Перекачивания; измерения; управления.

Блок измерения предназначен для измерения расхода жидкости, формирования и передачи сигнала о текущем значении расхода в блок управления.

Блок управления состоит из контроллера, дисплея с кнопочной панелью, комплекта электроавтоматики(реле, автоматы защиты, пускатели, и.т.д.) и отсечного клапана. Блок управления в своем составе может иметь один или два отсечных клапана в зависимости от схемы налива.

Принцип действия дозатора.

Дозатор может работать в автоматическом и ручном режиме. В автоматическом режиме отпуск дозы производится по сигналу от устройств, не входящих в состав дозатора. В ручном режиме отпуск дозы производится по сигналу с кнопочной панели. После подачи сигнала на отпуск дозы блок управления включает насос открывает клапан и начинает получать информацию по расходу от расходомера. По достижении заданной уставки дозы контроллер закрывает клапан и останавливает насос.

КОМПЛЕКТ ПОСТАВКИ

1. Блок измерения и управления, расходомер, коапан, насос, фильтр, пистолет, шланг, несущая панель, корпус.

2. Паспорт, Руководство по эксплуатации.

3. Упаковка.
