Щитки осветительные предназначены для распределения электрической энергии, нечастых оперативных включений и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания осветительных сетей трёхфазного переменного тока напряжением 380/220В частотой 50Гц.
Щиток каждого типоисполнения комплектуется автоматическими выключателями в зависимости от числа отходящих групповых линий.
Типоисполнения щитков ОП, ОЩ, ОЩВ, УОЩВ представлены в табл. 16.1.
Щитки типа ОП, ОЩ, ОЩВ устанавливаются на стене, а УОЩВ — в нише.
Типоисполнения щитков серии ЯОУ представлены в табл. 16.2, а габаритные размеры на рис. 16.4.
Щитки осветительные серии ОП, ОЩ, ОЩВ, УОЩВ, ЯОУ соответствуют ГОСТ Р 51321.1-2000, ГОСТ Р 51628-2000, ТУ 3434-002-95246270-2006.

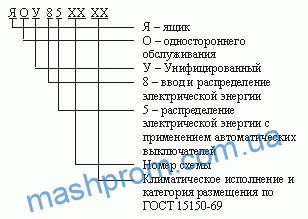

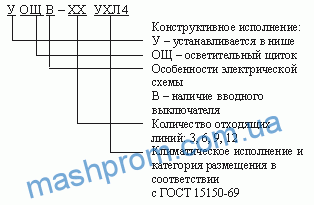

Структура условного обозначения
 |  |
 |  |
Типоисполнение ОП, ОЩ, ОЩВ, УОЩВ
Таблица № 18.1
| Типоисполнение | Количество автоматических выключателей на отходящих линиях* | Аппараты на вводе | Габаритные размеры, мм | |||
|---|---|---|---|---|---|---|
| H1 | L1 | H | L | |||
| ОЩ — 6 УХЛ4 ОЩ — 6М УХЛ4 ОЩ — 9 УХЛ4 ОЩ — 9М УХЛ4 ОЩ — 12 УХЛ4 ОЩ — 12М УХЛ4 ОП — 3 УХЛ4 | 6 6 9 9 12 12 3 | зажимы | — — — — — — — | — — — — — — — | 400 400 600 400 600 400 250 | 400 300 400 300 400 300 370 |
| ОЩВ — 6 УХЛ4 ОЩВ — 6М УХЛ4 ОЩВ — 9 УХЛ4 ОЩВ — 9М УХЛ4 ОЩВ — 12 УХЛ4 ОЩВ — 12М УХЛ4 УОЩВ — 6 УХЛ4 | 6 6 9 9 12 12 6 | автоматический выключатель | — — — — — — 550 | — — — — — — 450 | 500 400 700 500 700 500 500 | 400 300 400 300 400 300 400 |

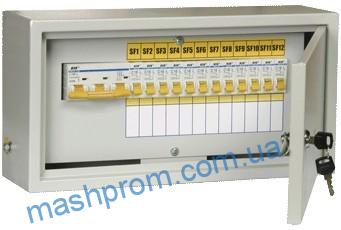

Типоисполнение ЯОУ
| Типоисполнение | Номер рис. | Аппараты на вводе | Автоматические выключатели в групповых линиях | Степень защиты | Высота Н, мм | Способ установки | |
|---|---|---|---|---|---|---|---|
| Тип | Кол-во | ||||||
| ЯОУ-8501 У3 ЯОУ-8502 У3 ЯОУ-8503 У3 ЯОУ-8504 У3 | а | выкл. — 63А выкл. — 100А выкл. — 100А выкл. — 100А | АЕ1031, ВА66-29… АЕ1031, ВА66-29… АЕ2044 АЕ2046 | 6 12 6 2 | IP54 | 600 | На стене |
| ЯОУ-8505 УХЛ4 ЯОУ-8506 УХЛ4 | б | выкл. — 63А выкл. — 100А | АЕ1031, ВА66-29… | 6 12 | IP21 | В нише 650х300х150мм | |
| ЯОУ-8507 УХЛ4 ЯОУ-8508 УХЛ4 | зажимы | АЕ1031, ВА66-29… | 6 12 | 500 | В нише 550х300х150мм | ||
