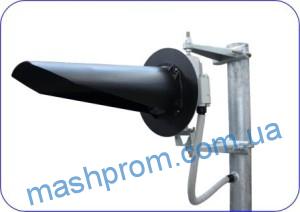

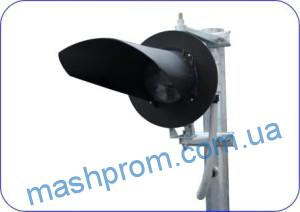

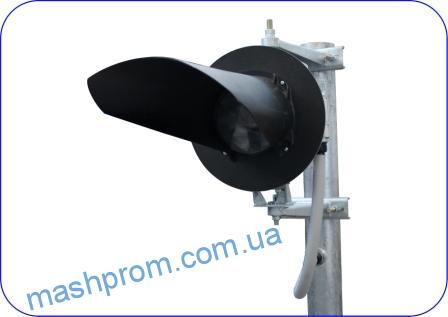

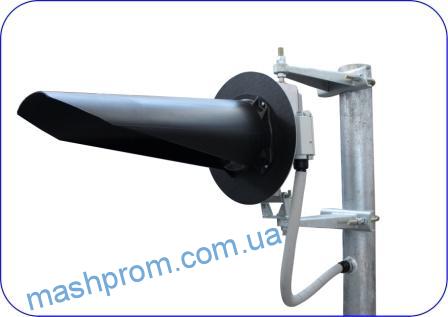

Однозначная головка мачтового светофора со светодиодными светооптическими системами (ССС) 17701-00-00/01 используется для подачи сигналов с целью организации бесперебойного и безопасного движения поездов и маневровой работы.
Система светодиодная светооптическая мачтового светофора НКМР.676636.030ТУ, входящая в состав светофорных головок, и имеет утвержденные технические решения (НКМР.676636.030 ТР) на включение ССС в системы автоблокировок с децентрализованным размещением оборудования (типа АБ-2-4К-77, АБ-1-К-25-50-ЭТ-82, АБ-2-К-25-50-ЭТ-82, И-206-91, КЭБ-1, АБТ и т.д.), а также в системы электрической централизации (как релейные – от ЭЦ-9 до ЭЦ 12-2000, ЭЦ 12-2003, включая БМРЦ, так и микропроцессорные – например, Ebilok-950, производства «Bombardier», МПЦ-И, производства ЗАО «НПЦ «Промэлектроника»). Все варианты включения прошли опытную эксплуатацию и более 2-х лет успешно эксплуатируются на сети дорог ОАО «РЖД».
Основные технические характеристики
| питание от источника переменного тока напряжением | 10,5-12 В |
| потребляемая мощность одной светодиодной системы, не более | 15 Вт |
| средняя наработка на отказ, не менее | 50 000 час |
| масса одной светодиодной системы, не более | 6 кг |
| сила света по оптической оси, не менее | |
| зелёная | 2600 кд |
| лунно-белая | 2500 кд |
Запись при заказе
№ п/п | Код СКМТР | Наименование, марка, тип изделия | № чертежа | Примечание |
| 1 | 3185642084 | Головка однозначная светодиодная мачтового светофора для замены на действующих светофорах 17701-00-00 ГС-1 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ) | 17701-00-00 | с КМЧ для металлической мачты. Двуцветный полимерный фоновый щит, полимерная задняя крышка, полимерные солнцезащитные козырьки, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте. |
| 2 | 3185642086 | Головка однозначная светодиодная мачтового светофора для замены на действующих светофорах 17701-00-00-01 ГСЦ-1 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ) | 17701-00-00-01 | с КМЧ для ж/б мачты. Двуцветный полимерный фоновый щит, полимерная задняя крышка, полимерные солнцезащитные козырьки, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте. |
| 3 | 3185642087 | Головка однозначная светодиодная мачтового светофора с квадратным щитом для замены на действующих светофорах 17702-00-00 ГС-1 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ) | 17702-00-00 | с КМЧ для металлической мачты. Двуцветный полимерный фоновый щит, полимерная задняя крышка, полимерные солнцезащитные козырьки, полимерная коммутационная коробка, полимерный защитный шланг, оцинкованные кронштейны крепления головки к мачте. |
| 4 | 3185642088 | Головка однозначная светодиодная мачтового светофора с квадратным щитом для замены на действующих светофорах 17702-00-00-01 ГСЦ-1 ТУ32 ЦШ 2141-2009 (со светодиодными светооптическими системами НКМР.676636.030ТУ) | 17702-00-00-01 | с КМЧ для ж.б. мачты.Двуцветный полимерный фоновый щит,полимерная задняя крышка, полимерная коммутационная коробка,полимерный защитный шланг,оцинкованные кронштейны крепления головки к мачте. |
*При заказе просим уточнять цветность сигналов головки мачтового светофора.
Комплектность поставки
- 1-значная светофорная светодиодная мачтовая головка — 1 шт.;
- Кронштейн – 1 шт.
- Шланг – 1 шт.;
- Ключ – 1 шт.;
- Руководство по эксплуатации – 1 шт. на партию;
- Этикетка – 1 шт.
 |  |
