ТУ 3184-011-10785350-2007
Применяются для надежного соединения труб с тормозной арматурой, тормозными приборами и труб между собой без
нарезания резьбы на трубах.
Применение арматуры соединительной для безрезьбовых труб снижает затраты на ремонт, повышает надежность и
герметичность соединений воздухопровода, упрощает их обслуживание.
Эластичный материал, применяемый в качестве уплотнений, компенсирует неровности на
поверхности труб, а также компенсирует негативное влияние вибрационных и ударных нагрузок во
время движения поезда.
- легкая сборка, не требующая подгонки длины труб и нарезания на них резьбы
- низкие затраты на обслуживание
- минимизация напряжений, возникающих при монтаже и эксплуатации, приводящих к излому подводящей трубы
- высокая надежность соединения
| Параметры | Условный номер | |||||||
|---|---|---|---|---|---|---|---|---|
| 4370 | 4371 | 4375-01 | 4379 | 4379-01 | 4314Б | 4325Б | ||
| Присоединительная резьба (размеры) | G ¾ — B | Ø42,5 | Ø27 | G1½-В | Ø27,5 | |||
| Наружн. диаметр присоединяемых труб, мм | 27 | 42 | 27 | 42 | 27 | |||
| Условный проход присоединяемых труб, мм | 20 | 32 | 20 | 32 | 20 | |||
| Масса не более, кг | 1,1 | 0,9 | 5,6 | 1,9 | 0,8 | 3,9 | 3,2 | |
| Габаритные размеры, мм | 111×53 | 74×53 | 230x170x102 | 109×81 | 92х53х90 | 300x144x91 | 234х86х201 | |
| Размер под ключ, мм | 46 | 70 (46) | 70 | 46 | 70 | 46 | ||
| Момент затяжки накидных гаек соединений безрезьбовых, Н∙м | 150±15 | 200±20 (150±15) | 200±20 | 150±15 | 200±20 | 150±15 | ||
| Максимальное рабочее давление, МПа (кгс/см²) | 1,0 (10) | |||||||
| Интервал рабочих температур, °С | ±60 | |||||||
| Допустимое кратковременное (не более 4 часов), воздействие температуры, °С | 120 | |||||||
| Гарант. срок хранения/эксплуатации, лет | 6/6 | 5/5 | 4/3 | |||||
| Назначенный срок службы, лет | 20 | |||||||
 |  |

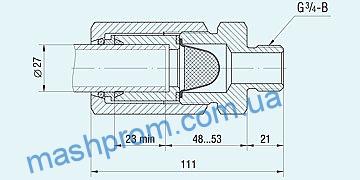

Соединение труб с камерой воздухораспределителя грузового вагона | Сборочный чертеж штуцера 4370 |
 |  |
Соединение труб с разобщительным краном, запасным резервуаром, тормозным цилиндром и авторежимом | Сборочный чертеж ниппеля 4371 |
 |  |
Соединение трубопровода тормозной магистрали с разобщительным краном | Сборочный чертеж тройника 4375-01 |
 |  |

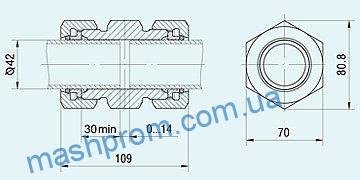

Соединение труб магистрального воздухопровода между собой | Сборочный чертеж муфты 4379 |
 |  |
Соединение подводящих труб между собой | Сборочный чертеж муфты 4379-01 |
 |  |

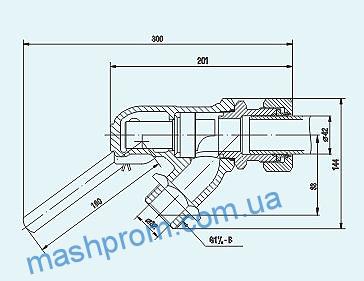

Соединение трубопровода тормозной магистрали с соединительным рукавом | Сборочный чертёж концевого крана 4314Б |
 |  |

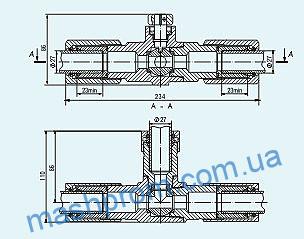

Соединяет тормозные цилиндры и авторежим грузового вагона; служит для отключения цилиндра в случае его неисправности | Сборочный чертёж крана трехходового 4325Б |
