Электродвигатели асинхронные трёхфазные с короткозамкнутым ротором серии 5А имеют традиционную конструкцию закрытых обдуваемых машин с центробежным вентилятором наружного обдува и предназначены для привода насосов, вентиляторов, дымососов и других механизмов, не требующих регулирования частоты вращения. Двигатели работают в закрытых помещениях и на открытом воздухе, режим работы продолжительный, частота тока 50Гц. Двигатели данной серии имеют средний ресурс до 20000 часов.
Тип | Мощность | Частота вращения | Напряжение | Ток | КПД | Cos φ | Масса |
кВт | об/мин | В | А | % | кг | ||
5А50МА2 | 0,09 | 2760 | 220/380 | 0,70/0,40 | 60 | 0,75 | 3,04 |
380 | 0,40 | ||||||
5А50МВ2 | 0,12 | 2760 | 220/380 | 0,75/0,45 | 63 | 0,75 | 3,42 |
380 | 0,45 | ||||||
42 | 3,55 | ||||||
5А50МА4 | 0,06 | 1380 | 220/380 | 0,90/0,53 | 53 | 0,63 | 3,00 |
380 | 0,53 | ||||||
5А50МВ4 | 0,09 | 1380 | 220/380 | 0,92/0,55 | 57 | 0,65 | 3,40 |
380 | 0,55 |
Габаритные размеры, мм | ||||
l 30 * | h 31* | h 37* | d 24* (P) | d 30* |
178 | 130 | 80 | 120 | 107 |

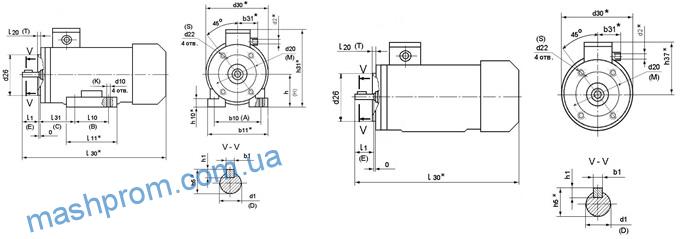

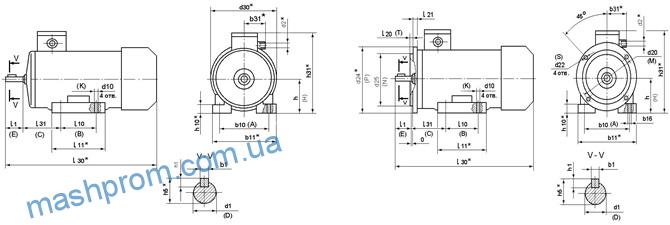

Установочные и присоединительныеразмеры, мм | |||||||||||||||||||
l 1 (Е) | l10 (В) | l11* | d10 (К) | l31 (С) | d 1 (D) | 3 | 14 | h (H) | h 5* | h10* | l20 (Т) | l21 | d25 (N) | d20 (M) | d22 (S) | b1 | h1 | d2 | b31 |
20 | 63 | 77 | 5,8 | 32 | 9 | h1 | d2 | 50 | 10,2 | 6 | 3 | 8 | 80 | 100 | 7 | 3 | 3 | 14 | 63 |

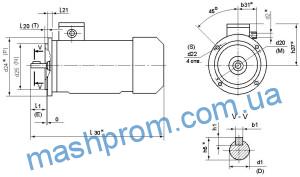

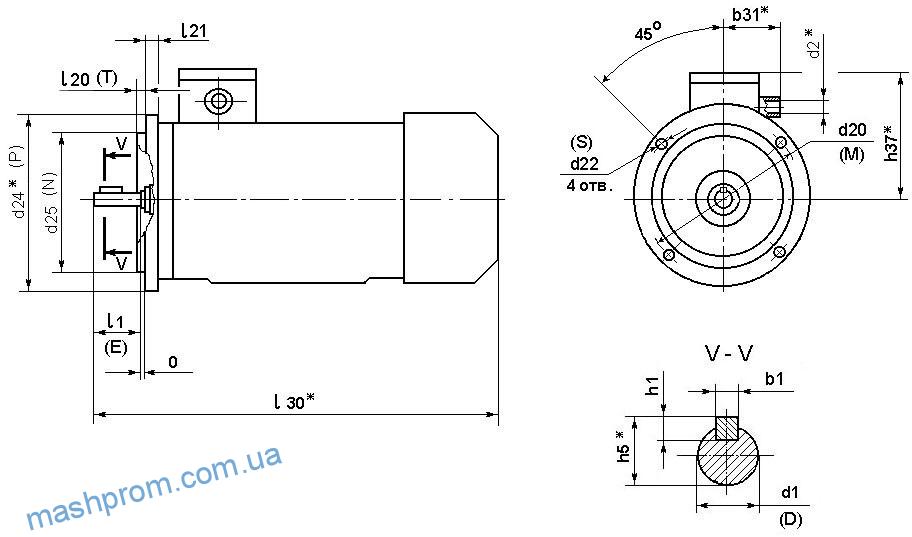

Установочные и присоединительные размеры для исп.2181 и исп.3681, мм | ||||||
d24 (P) | l 20 (T) | l 21 | d25 (N) | d20 (M) | d22 (S) | d26 |
— | 2,5 | — | — | 55/65/75 | M5 | 40/50/60 |
