Клапан Сейтрон (Seitron) EVG NC газовый отсечной электромагнитный нормально-закрытый с ручным взводом предназначен для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорнорегулирующего органа и органа безопасности.
Клапан Сейтрон EVG NC изготавливается максимальным давлением 500 мБар и 6 Бар. Клапаны Seitron диаметром ДУ65-200 изготавливаются заводом-изготовителем в фланцевом исполнении.

      Перед монтажом необходимо очистить подводящий трубопровод клапана от загрязнений. Клапан устанавливается перед регулирующими органами. Направление потока газа должно совпадать с направлением стрелки расположенной на корпусе клапана. Запрещается использовать электромагнитную катушку в качестве рычага. Монтаж клапана Seitron EVG NC на трубопроводе производится в соответствии с рекомендацией на схеме:

Схема расположения клапанов ДУ15-50 на трубопроводе

Схема расположения клапанов ДУ65-200 на трубопроводе

Принцип работы клапана Сейтрон (Seitron) EVG NC

      При отсутствии напряжения клапан закрыт, а при наличии напряжения и взведенном штоке он открыт. При работе клапана Сейтрон EVG NC, например, с сигнализатором загазованности, после того как произошла утечка газа, контакты реле сигнализатора размыкаются, клапан обесточивается и перекрывает подачу газа. Время закрытия менее 1 сек. Для открытия клапана необходимо подать на него напряжение, затем взвести его путем нажатия на шток взвода.

      Перед любыми операциями на клапане Seitron EVG NC убедитесь, что:

• клапан не под напряжением;
• нет газа под давлением в полости клапана;
• резиновая прокладка и фильтр находятся в удовлетворительном рабочем состоянии. Для этого необходимо отвинтить отверткой установочные болты и осмотреть прокладку и фильтр.

При продолжительной работе клапана электромагнитная катушка может нагреваться до 100°С при температуре окружающей среды 20°С, что не означает неисправности клапана.

Периодически, раз в квартал, проверяйте затяжку питающих проводов в контактах клеммной коробки и очищайте электромагнитную катушку от загрязнений и пыли для лучшей теплоотдачи.

Клапан EVGNC поставляется в собранном виде. К нему прилагается руководство по эксплуатации и товаросопроводительная документация.

Технические характеристики клапанов Сейтрон (Seitron) EVG NC

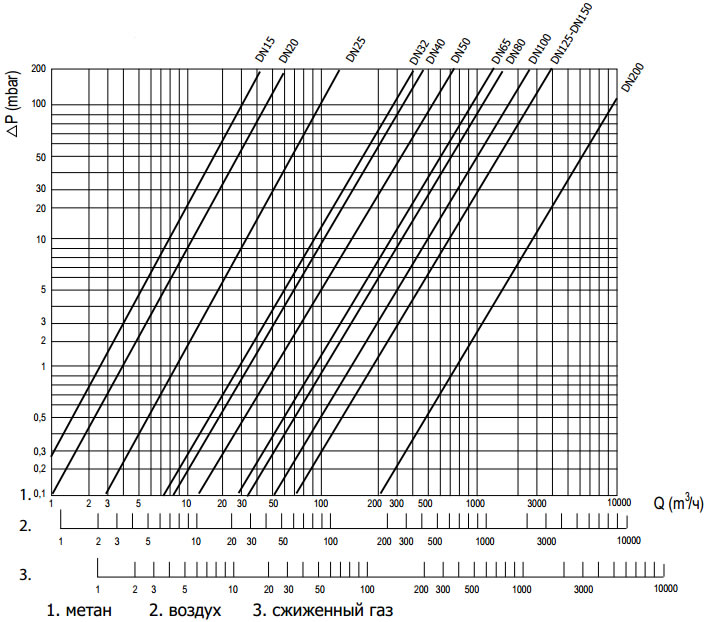

Схема потери давления клапаном Сейтрон (Seitron) EVG NC

Габаритные размеры клапанов Сейтрон (Seitron) EVG NC
