Применение термошкафов Хиттерм®, ШПТ® и ШПТ-М®

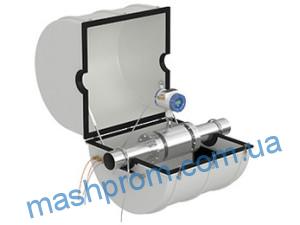

Термошкафы K-тип 580 используются для обогрева КИПиА, исследовательского, технологического, электротехнического и радиотехнического оборудования. Термошкафы защищают приборы от возникновения конденсата, солнечного излучения, атмосферных осадков, а также от нежелательного доступа. Термошкафы монтируются на улице и в помещениях, во взрывоопасных и общепромышленных зонах.
- Мощность обогрева: 500 Вт
- Габаритные размеры: 1215х760х1100 мм
- Внутренние размеры: 1090х640х980 мм
- Полезный объем: 580 л
- Масса: 50,5 кг
Назначение термошкафов:
- использование термошкафов гарантирует незамерзание растворов и электронных приборов;
- защита оборудования от ультрафиолета, наледи, влажности и т. д.;
- обеспечение защиты оборудования при возгорании;
- сохранение установленного температурного режима;
- обогрев приборов.
Способы обеспечения взрывозащиты:
- внешнее покрытие термошкафа антистатично (имеет сопротивление менее 109 Ом, а также элемент заземления);
- в термошкафах применяются только искробезопасные электрические цепи;
- степень пылезащиты и защиты от влаги у термошкафов имеет показатель IP 65 (пыль не попадает в устройство и оно защищено от водяных струй с любого направления);
- термошкафы имеют высокий предел прочности;
- уровень пожаробезопасности термошкафа имеет показатель — Г1, это означает, что самостоятельное горение у него отсутствует и он слабогорюч;
- у термошкафов исключается «самоотвинчивание» крепежных элементов;
- у термошкафов предусмотрено ограничение температуры нагрева наружных и внутренних частей, а также поверхности кабелей;
- в устройстве термошкафов используются только сертифицированные взрывозащищенные гермовводы.
Технические характеристики
| Допустимая зона установки | В-1а, В-1г |
| Маркировка взрывозащиты | 1ЕхеmbIIT4/T5GbX |
| Степень пыле- влагозащиты | IP65 |
| Сопротивление поверхности | Менее 109 Ом |
| Климатическое исполнение по ГОСТ | УХЛ 1 |
| Конструкция | Две оболочки из армированного стеклопластика толщиной по 3 мм, полость между которыми заполнена теплоизоляционным материалом |
| Материал внешней и внутренней оболочек | Стеклопластик |
| Материал теплоизоляции | Пенополиуретан, техмат, базальтовое волокно |
| Цвет | Серый RAL 7032 |
| Пожаробезопасность | Г1 |
| Допустимый температурный режим эксплуатации | от -60 до +60 °С |
| Прочность на изгиб | 161 МПа |
| Ударная прочность | 72 кДж/м2 |
| Стойкость к УФ-излучениям | Да |
| Гарантийный срок эксплуатации | 18 месяцев |
| Срок службы | Не менее 15 лет |
Схематичное изображение конструкции термошкафа
Термошкафы Хиттерм®, ШПТ® и ШПТ-М® производятся из стеклопластика, который лучше стали по показателям удельной прочности и в 3,5 раза меньше по весу. До настоящего времени стеклопластик применялся в самолетостроении, судостроении и в производстве космических аппаратов. Из стеклопластика также изготавливаются трубы, которые способны выдержать сильное гидравлическое давление, корпуса ракетных двигателей твердого топлива (РДДТ), не поддающиеся ржавчине, радиопрозрачные обтекатели, судна, корпуса лодок.
Термошкаф изготавливается из двойной стеклокомпозитной оболочки толщиной 35 мм. Толщина каждой из стенок составляет 3 мм, внутри между ними плотно заложен теплоизоляционный материал из базальтового волокна и закрытоячеистого ППУ. Использование таких материалов в составе теплоизоляционного слоя предотвращает образование пустого пространства. Стеклопластиковая оболочка обеспечивает непревзойденную прочность и долговечность конструкции. Благодаря этому на поверхность термошкафа можно монтировать оборудование.
Стенка термошкафа в разрезе
